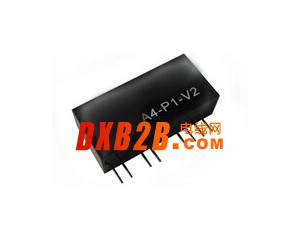

概述
IRT系列模拟量光电隔离放大器变送器采用了线性光电耦合的低成本方案，主要用于对EMC（电磁干扰）有特殊要求的场合。IC的零点和增益、满度可通过外接多圈电位器进行调节校准，方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品广泛应用在电力运行安全监控、PLC、DCS、FCS、变频器、仪器仪表、医疗设备、工业自动化等需要电量隔离采集测控的行业。
IRT系列模拟量光电隔离放大器变送器，是一种将模拟信号隔离放大、转换变送成按比例输出模拟量的混合集成电路。该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组光电耦合的模拟信号隔离变送电路，输入与输出侧宽爬电距离及内部隔离措施使该芯片可实现信号输入/输出/辅助电源3KVDC 三隔离。
IRT系列模拟量光电隔离放大器产品采用了直流信号模拟光电耦合传输技术，所以光电隔离型产品与磁电隔离型的相比具有较强的抗EMC电磁干扰和高频信号空间干扰特性。
产品特点：
精度等级：0.1级、0.2级、0.5级,全量程内非线性度<0.2%
0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换
可外接多圈电位器进行调节零点和增益、满度校准
具有较强的抗EMC电磁干扰和高频信号空间干扰特性
低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装
辅助电源、模拟量输入与输出之间：3000VDC 三隔离
辅助电源：5V,12V,15V,24VDC等单电源供电方式
工业级温度范围: -20 ~ +70 ℃
典型应用：
直流电流 / 电压信号的隔离、转换及放大
PLC/PCC/DCS及仪器仪表与传感器信号收发
工业现场信号隔离及长线传输
4-20mA(0-20mA)/0-5V等信号的隔离及变换
信号远程无失真传输
电力监控、医疗设备隔离安全栅
模拟信号地线干扰抑制及数据隔离、采集
传感器4-20mA模拟信号一进二出、二进二出隔离、放大、转换功能实现
产品型号及定义
IRT U(A) - P - O
输入电压(V) 或 电流信号(mA)值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
辅助电源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用户自定义
输出信号
O1:4-20mA O2:0-20mA O4:0-5V O5:0-10V
O6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
产品列举：
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V
型号：IRT-U1-P1-O4
例2： 信号输入：0-10V；信号输出:0-20mA；辅助电源：24V
型号：IRT-U2-P1-O2
例3：信号输入：4-20mA 信号输出：0-10V；辅助电源：5V
型号：IRT-A4-P3-O5
产品技术参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
||
|
隔离电压 |
1min |
|
3000 |
|
VDC |
||
|
增益
|
|
|
1 |
|
V/V |
||
|
增益温漂 |
|
|
100 |
|
ppm/℃ |
||
|
非线性度 |
|
|
0.1 |
0.2 |
%FSR |
||
|
信号输入 |
电压 |
|
0 |
|
50 |
V |
|
|
电流 |
|
0 |
|
30 |
mA |
||
|
输入失调电压 |
|
|
2 |
5 |
mV |
||
|
输入阻抗 |
电压 |
|
0.3 |
1 |
|
M |
|
|
电流 |
|
|
250 |
|
Ω |
||
|
信号输出 |
电压 |
|
0 |
|
10 |
V |
|
|
电流 |
|
0 |
|
20 |
mA |
||
|
负载能力 |
电压 |
Vout=10V |
|
2 |
* |
kΩ |
|
|
电流 |
|
0 |
350 50 |
* |
Ω |
||
|
频率响应 |
-3DB
|
|
1 |
|
KHz |
||
|
信号输出纹波 |
不滤波 |
|
10 |
20 |
mVRMS |
||
|
信号电压温漂 |
|
|
|
0.2 |
mV/℃ |
||
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
|
功耗 |
|
|
0.5 |
1 |
W |
||
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
||
|
贮存温度 |
|
-55 |
|
105 |
℃ |
||
|
输入项目 |
输入阻抗 |
输入过载 |
|
0-1mA |
1KΩ |
1.5倍额定：连续
3.0倍额定：1S |
|
0-10 mA |
250Ω（如果要求输入阻抗为100Ω或其它值，请另做注明） |
|
|
0-20mA |
||
|
4-20mA |
||
|
电压 |
≥1MΩ |
2.0倍额定： 连续 |
|
客户自定义 |
自定义 |
自定义 |
备注：用户对产品电压信号或电流信号的输出带负载能力有要求的，可以按技术要求定制
|
输出项目 |
输出负载能力 |
响应时间 |
|
4-20mA
|
≤350Ω （如果要求负载为650Ω，请另做注明） |
≤1mS |
|
0-20mA |
||
|
4-12-20mA |
||
|
0-5V |
> 2KΩ |
|
|
0-10V |
||
|
1-5V |
脚位连接方式：
（1）电流输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号 输入 Sin+ |
信号输入 GND |
空脚 |
辅助电源 PW+ |
辅助电源 PW- |
空脚 |
信号输出 Io+ |
零点调节端或 （空脚） |
增益调节 Adj |
增益调节 Adj |
零点调节端或 （空脚） |
信号输出 Io- |
（2）电压输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号 输入 Sin+ |
信号输入 GND |
空脚 |
辅助电源 PW+ |
辅助电源 PW+ |
空脚 |
空脚 |
信号输出 GND1 |
增益调节 Adj |
增益调节 Adj |
信号输出 Vo+ |
空脚 |
