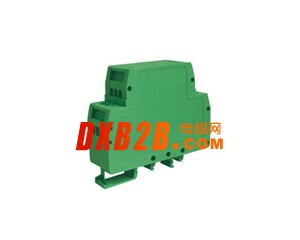

点击图片查看原图
主要特性:
>>输 入：输入电位器或电阻信号：0-50Ω/0-100Ω/0-200Ω/
0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.1，0.2级
>>外形尺寸：79x69.5x25mm
>>输出信号：输出标准电压信号：0-5V/0-10V/1-5V/0-±5V/0-±10V
或输出标准电流信号：0-10mA/0-20mA/4-20mA
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>安装方式：DIN35导轨安装
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
典型应用:
>>电位计，电子尺信号的隔离变送
>>位移测量，角度测量
>>电阻阻值的测量变送
产品选型:
DIN11-IRT-R□-P□-V/A□
|
输入类型：R |
供电电源：P |
输出型号：A或者V |
|||||
|
|
代码 |
P |
代码 |
电流：A |
代码 |
电压：V |
代码 |
|
0-50Ω |
R1 |
24VDC |
P1 |
0-20mA |
A3 |
0-5V |
V1 |
|
0-100Ω |
R2 |
12VDC |
P2 |
4-20mA |
A4 |
0-10V |
V2 |
|
0-200Ω |
R3 |
5VDC |
P3 |
0-±20mA |
A6 |
0-±5V |
V4 |
|
0-500Ω |
R4 |
15VDC |
P4 |
用户自定义 |
Au |
1-5V |
V6 |
|
0-1KΩ |
R5 |
|
|
|
|
0-±10V |
V7 |
|
0-2KΩ |
R6 |
|
|
|
|
用户自定义 |
Vu |
|
0-5KΩ |
R7 |
|
|
|
|
|
|
|
0-10KΩ |
R8 |
|
|
|
|
|
|
|
用户自定义 |
Ru |
|
|
|
|
|
|
选型举例1： 输入：0-5KΩ 供电电压：24V 输出：4-20mA
型号： DIN11-IRT-R7-P1-A4
电子尺信号变送器产品主要用于0-5K，0-10K等位移或角度传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于信号的隔离与变送。该变送器输入采用恒压驱动，适用于3线传感器。如果是2线传感器，也可以按要求定制成恒流驱动方式。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。 该系列电子尺信号隔离放大器使用非常方便，仅需接好线，即可实现位移信号的隔离变送。
通用参数：
精 度 ------- 0.2%
输 入 ------- 电子尺、电位计、位移传感器、角度传感器、电位器、电阻等
输 出 ------- 标准的电压或电流信号。也可由用户自定义。
响应时间 ------- < 10mS
辅助电源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 电压输出：≥ 2 kΩ
电流输出：≤ 450Ω
隔 离 ------- 信号输入/输出/辅助电源 三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -45 ~ +80℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)
产品接线图：
引脚定义：
|
Pin |
引脚功能 |
Pin |
引脚功能 |
||
|
1 |
Vcc |
辅助电源正端 |
7 |
IN+ |
电位器中心抽头 |
|
2 |
NC |
空脚 |
8 |
IN- |
电位器地线 |
|
3 |
GND |
辅助电源负端 |
9 |
NC |
空脚 |
|
4 |
Out+ |
输出信号正端 |
10 |
VREF |
电位器基准电源线 |
|
5 |
Out- |
输出信号负端 |
11 |
NC |
空脚 |
|
6 |
NC |
空脚 |
12 |
NC |
空脚 |
