辐射交联热缩型电缆附件，是国内电缆行业中的最新产品。具有体积小、重量轻、性能可靠、适应性强、安装简便和价格便宜等特点。适用于各种电力电缆（交联电缆、塑料电缆和油浸电缆）的户内、户外终端、中间连接以及通信电缆连接、绝缘和各个领域的输配电工程。
0.6/1kv 热缩型电缆附件 dlfj-1产品广泛运用于电力、石油化工、冶金、铁路、港口和建筑等领域。
特点：
(1)重量轻、运行可靠、安装方便
(2)收缩快、不开裂
温度指导：-40℃→70℃温度条件下长期使用。
产品规格：
(1)产品主要分类为电缆终端和电缆中间连接；
(2)产品分二芯、三芯、四芯、五芯；
(3)产品型号10-16mm2至300-400mm2。
1kv电缆附件产品规格表：
|
规格 型号
|
名 称
|
适合电缆mm2
|
规格 型号
|
名 称
|
适合电缆mm2
|
|
BH-T1/1×0
|
1kv单芯热缩型终端
|
10-16mm2
|
BH -J1/1×0
|
1kv单芯热缩型中间连接
|
10-16mm2
|
|
BH-T1/1×1
|
25-50mm2
|
BH -J1/1×1
|
25-50mm2
|
|
BH-T1/1×2
|
70-120 mm2
|
BH -J1/1×2
|
70-120 mm2
|
|
BH -T1/1×3
|
150-240 mm2
|
BH -J1/1×3
|
150-240 mm2
|
|
BH -T1/1×4
|
300-400 mm2
|
BH -J1/1×4
|
300-400 mm2
|
|
BH -T1/2×0
|
1kv二芯热缩型终端
|
10-16mm2
|
BH -J1/2×0
|
1kv二芯热缩型中间连接
|
10-16mm2
|
|
BH -T1/2×1
|
25-50mm2
|
BH-J 1/2×1
|
25-50mm2
|
|
BH -T1/2×2
|
70-120 mm2
|
BH -J1/2×2
|
70-120 mm2
|
|
BH -T1/2×3
|
150-240 mm2
|
BH -J1/2×3
|
150-240 mm2
|
|
BH -T1/2×4
|
300-400 mm2
|
BH -J1/2×4
|
300-400 mm2
|
|
BH-T 1/3×0
|
1kv三芯热缩型终端
|
10-16mm2
|
BH -J1/3×0
|
1kv三芯热缩型中间连接
|
10-16mm2
|
|
BH -T1/3×1
|
25-50mm2
|
BH -J1/3×1
|
25-50mm2
|
|
BH -T1/3×2
|
70-120 mm2
|
BH -J1/3×2
|
70-120 mm2
|
|
BH -T1/3×3
|
150-240 mm2
|
BH -J1/3×3
|
150-240 mm2
|
|
BH -T1/3×4
|
300-400 mm2
|
BH -J1/3×4
|
300-400 mm2
|
|
BH -T1/4×0
|
1kv四芯热缩型终端
|
10-16mm2
|
BH -J1/4×0
|
1kv四芯热缩型中间连接
|
10-16mm2
|
|
BH -T1/4×1
|
25-50mm2
|
BH -J1/4×1
|
25-50mm2
|
|
BH -T1/4×2
|
70-120 mm2
|
BH -J1/4×2
|
70-120 mm2
|
|
BH -T1/4×3
|
150-240 mm2
|
BH -J1/4×3
|
150-240 mm2
|
|
BH -T1/4×4
|
300-400 mm2
|
BH -J1/4×4
|
300-400 mm2
|
|
BH -T1/5×0
|
1kv五芯热缩型终端
|
10-16mm2
|
BH -J1/5×0
|
1kv五芯热缩型中间连接
|
10-16mm2
|
|
BH -T1/5×1
|
25-50mm2
|
BH -J 1/5×1
|
25-50mm2
|
|
BH -T1/5×2
|
70-120 mm2
|
BH -J1/5×2
|
70-120 mm2
|
|
BH -T1/5×3
|
150-240 mm2
|
BH -J1/5×3
|
150-240 mm2
|
|
BH -T1/5×4
|
300-400 mm2
|
BH -J1/5×4
|
300-400 mm2
|
备注：0代表适用电缆10-16mm2
1代表适用电缆25-50 mm2
2代表适用电缆70-120 mm2
3代表适用电缆150-240 mm2
4代表适用电缆300-400 mm2
注明：本产品设计按照标准JB8144、IEC60502、GB12706
1kv热缩型电力电缆附件技术参数
|
property测试项目
|
test method 测试方法
|
result 测试结果
|
|
ac withstand for 1min under rain 1min 工频电压（湿态）
|
4kv不闪络、不击穿
|
4kv，1min，湿态下组合试样未闪络和击穿
|
|
heating cycles voltage test负荷循环试验
|
导体加热至90-95℃，每一循环为8h，其中加热5h，冷却3h，共三次循环
|
按标准要求完成三次负荷循环试验
|
|
ac withstand test for 4h4h工频电压试验
|
2.4kv不闪络，不击穿
|
2.4kv，4h，组合试样未闪络和击穿
|
|

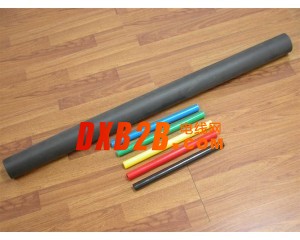

点击图片查看原图
