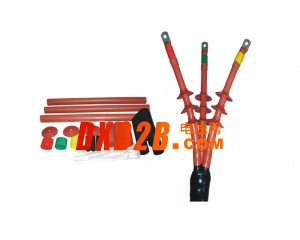

点击图片查看原图
特点：
(1)重量轻、运行可靠、安装方便
(2)收缩快、不开裂
(3)交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏蔽地线分开，全电缆预度更加合理
(4) 交联电缆热缩型中间连接新工艺（三道密封工艺）。电缆中间接头故障许多是因为密封不好造成的，率先采用新工艺（三道密封工艺），使电缆运行起来更加安全可靠。所谓三道密封即外户层密封，内户层密封，再加内绝缘管两端的密封
温度指导：-50℃→+70℃温度条件下长期使用。
产品规格：
(1)产品主要分类为户内终端、户外终端、中间连接、油浸户外终端、油浸户外终端和油浸中间连接；
(2)产品主要为单芯、三芯；
(3)产品型号10-16mm2至500-800mm2。
1代表适用电缆25-50 mm2
2代表适用电缆120-185 mm2
3代表适用电缆240-400 mm2
35kv电缆附件产品规格表：
|
规格型号 |
名 称 |
适合电缆mm2 |
规格型号 |
名 称 |
适合电缆mm2 |
|
BH-YN35/1×1 |
26/35kv单芯 |
50-95mm2 |
BH-ZN35/1×1 |
26/35kv单芯 |
50-95mm2 |
|
BH-YN35/1×2 |
120-185 mm2 |
BH-ZN35/1×2 |
120-185 mm2 |
||
|
BH-YN35/1×3 |
240-400 mm2 |
BH-ZN35/1×3 |
240-400 mm2 |
||
|
BH-YN35/1×4 |
500-800 mm2 |
BH-ZN35/1×4 |
500-800 mm2 |
||
|
BH-YN35/3×1 |
26/35kv三芯 |
50-95mm2 |
BH-ZN35/3×1 |
26/35kv三芯 |
50-95mm2 |
|
BH-YN35/3×2 |
120-185 mm2 |
BH-ZN35/3×2 |
120-185 mm2 |
||
|
BH-YN35/3×3 |
240-400 mm2 |
BH-ZN35/3×3 |
240-400 mm2 |
||
|
BH-YN35/3×4 |
500-800 mm2 |
BH-ZN35/3×4 |
500-800 mm2 |
||
|
BH-YW35/1×1 |
26/35kv单芯 |
50-95mm2 |
BH-ZW35/1×1 |
26/35kv单芯 |
50-95mm2 |
|
BH-YW35/1×2 |
120-185 mm2 |
BH-ZW35/1×2 |
120-185 mm2 |
||
|
BH-YW35/1×3 |
240-400 mm2 |
BH-ZW35/1×3 |
240-400 mm2 |
||
|
BH-YW35/1×4 |
500-800 mm2 |
BH-ZW35/1×4 |
500-800 mm2 |
||
|
BH-YW35/3×1 |
26/35kv三芯 |
50-95mm2 |
BH-ZW35/3×1 |
26/35kv三芯 |
50-95mm2 |
|
BH-YW35/3×2 |
120-185 mm2 |
BH-ZW35/3×2 |
120-185 mm2 |
||
|
BH-YW35/3×3 |
240-400 mm2 |
BH-ZW35/3×3 |
240-400 mm2 |
||
|
BH-YW35/3×4 |
500-800 mm2 |
BH-ZW35/3×4 |
500-800 mm2 |
注明：本产品设计按照标准JB8144、IEC60502、GB12706
35kv热缩型电力电缆附件技术参数
|
property测试项目 |
test method 测试方法 |
result 测试结果 |
|
|
ac withstand for 1min under rain1min 工频电压（湿态） |
105kv不闪络、不击穿 |
105kv，1min， |
|
|
partail discharge test 局部放电试验 |
39kv下放电量不大于20pc |
a、b、c三相在39kv下放电量为4pc |
|
|
heating cycles voltage test 负荷循环试验 |
导体加热至90-95℃，每一循环为8h，其中加热5h，冷却3h，共三次循环 |
按标准要求完成三次负荷循环试验 |
|
|
impulse voltage withstand test 冲击电压试验 |
25kv，正负极性各10次不闪络，不击穿 |
25kv正负极性各10次，组合试样未闪络和击穿 |
|
|
dc negative polarity voltage withstand for 15min |
156kv不闪络，不击穿 |
156kv，15min，组合试样未闪络和击穿 |
|
|
ac withstand test for 4h 4h工频电压试验 |
104kv不闪络，不击穿 |
104kv，4h，组合试样未闪络和 |
|
