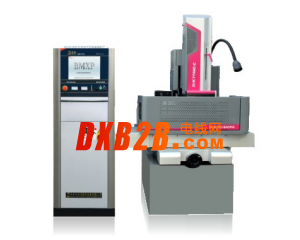

DK7732C-C 中走丝线切割
C型结构精密型中走丝电火花线切割
(步进控制)
首创线切割行业的智能王，具有：
“智能高频实时检测”、“智能双向伺服紧丝”功能的超精密中走丝线切割机床。
真正的智能型：高速低耗高频电源！
双向伺服紧丝结构！
最高切割效率：250Mmm2/min;
最低丝耗: 40万平方损耗1丝；
数据规格表1
|
参 数 |
单位 |
DK7732C-CH |
DK7732C-C |
DK7740C-CH |
DK7740C-C |
|
|---|---|---|---|---|---|---|
|
工作台面尺寸（长×宽） |
mm |
420×650 |
420×650 |
500×800 |
500×800 |
|
|
工作台行程 (X×Y) |
mm |
320×400 |
320×400 |
400×500 |
400×500 |
|
|
最大切割厚度 |
mm |
300 |
300 |
300 |
300 |
|
|
锥度 |
6° |
6° |
6° |
6° |
||
|
工作台承重 |
kg |
400 |
400 |
500 |
500 |
|
|
整机 |
A |
6 |
6 |
6 |
6 |
|
|
加工表面粗糙度 |
μm |
≤1.2 |
≤1.2 |
≤1.2 |
≤1.2 |
|
|
加工精度 |
mm |
≤0.012 |
≤0.012 |
≤0.012 |
≤0.012 |
|
|
最大加工电流 |
A |
8 |
8 |
8 |
8 |
|
|
最大加工效率 |
mm2/min |
250 |
250 |
250 |
250 |
|
|
j最低丝耗 |
mm/万平方 |
0.01/30 |
0.01/30 |
0.01/30 |
0.01/30 |
|
|
丝杆及导轨 |
精密滚珠丝杆 |
精密滚珠丝杆 |
精密滚珠丝杆 |
精密滚珠丝杆 |
||
|
XY控制形式 |
|
步进控制 |
步进控制 |
步进控制 |
步进控制 |
|
|
双向智能紧丝系统 |
标配 |
标配 |
标配 |
标配 |
||
|
电动升降装置 |
|
标配 |
标配 |
标配 |
标配 |
|
|
二轴数显 |
标配 |
选配 |
标配 |
选配 |
||
|
工作液过滤形式 |
5层超精过滤 |
4层超精过滤 |
5层超精过滤 |
4层超精过滤 |
||
|
封装形式 |
环保豪华封装 |
标准封装 |
环保豪华封装 |
标准封装 |
||
数据规格表2
|
参 数 |
单位 |
DK7750D-C |
DK7763D-C |
|
|---|---|---|---|---|
|
工作台面尺寸（长×宽） |
mm |
600×900 |
660×1100 |
|
|
工作台行程 (X×Y) |
mm |
500×630 |
630×800 |
|
|
最大切割厚度 |
mm |
500 |
500 |
|
|
锥度 |
6° |
6° |
||
|
工作台承重 |
kg |
800 |
3000 |
|
|
整机重量 |
kg |
2300 |
4500 |
|
|
加工表面粗糙度 |
μm |
≤1.2 |
≤1.2 |
|
|
加工精度 |
mm |
≤0.012 |
≤0.012 |
|
|
最大加工电流 |
A |
8 |
8 |
|
|
最大加工效率 |
mm2/min |
250 |
250 |
|
|
j最低丝耗 |
mm/万平方 |
0.01/30 |
0.01/30 |
|
|
丝杆及导轨 |
精密滚珠丝杆 |
精密滚珠丝杆 |
||
|
XY控制形式 |
|
步进控制 |
步进控制 |
|
|
双向智能紧丝系统 |
标配 |
标配 |
||
|
电动升降装置 |
|
标配 |
标配 |
|
|
二轴数显 |
选配 |
选配 |
||
|
工作液过滤形式 |
4层超精过滤 |
4层超精过滤 |
||
|
封装形式 |
标准封装 |
标准封装 |
||
