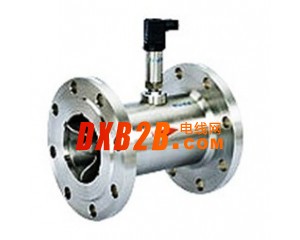

LWGY系列涡沦流量计
一、概述
LWGY系列液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
该类涡轮流量产品本身价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
二、工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
Q=3600×f/k
式中：
f —— 脉冲频率[Hz]
k —— 传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q —— 流体的瞬时流量（工作状态下）[m3/h]
3600 —— 换算系数
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
三、产品特点
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.25%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3-4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
四、基本参数与技术性能
仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级 ±1%R、±0.5%R
量程比 1:10；1:15；1:20
仪表材质 304不锈钢、316（L）不锈钢等
被测介质温度（℃） -20～＋120℃
环境条件 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号 脉冲频率信号，低电平≤0.8V高电平≥8V；电流信号（4～20MA两线制）
供电电源 +12VDC、+24VDC（可选）
信号传输线 STVPV3×0.3（二线制，三线制）
传输距离 ≤1000m
信号线接口 豪斯曼接头
防爆等级 非防爆产品
防护等级 IP65
五、产品选型
LW
类
型 GY 基本型，+12V供电，脉冲输出高电平≥8V 低电平≤0.8V
GB 4～20mA两线制电流输出，远传变送型
KY 电池供电现场显示型
YA 现场显示/4～20mA 两线制电流输出
口径 按表三对应流量范围做口径选择
防 爆 无标记，为非防爆型
E 防爆型
精度等级 A 精度0.5级
B 精度1级
涡轮类型 A 宽量程涡轮
B 普通涡轮
DN4-DN40口径的传感器为螺连接,最大工作压力为6.3Mpa; (2)介质温度:-20~+120℃
DN50-DN200口径的传感器为螺连接,最大工作压力为2.5Mpa;(３)介质温度:-20~+55℃
DN4-DN10口径的传感器带有前后直管段、过滤器; (4)供电电源：电压：+5~24V DC，电流:≤10mA
DN15以上口径的传感器我公司可配套直管段; (5)传输距离:传感器至显示仪表的距离可达1000m
