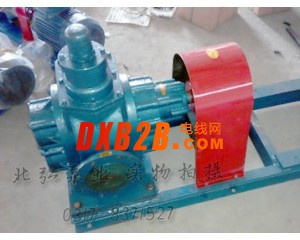

KCB大流量齿轮油泵

    KCB系列大流量齿轮油泵是一 种齿轮泵，具体地说是一种具有耐酸、耐磨功能的齿轮泵。按照本实用新型所提供的设计方案，在壳体上安装主动轴与被动轴，在主动轴位于壳体内的一段上安装齿 轮，在被动轴上安装与齿轮啮合的齿轮，形成一对齿轮副，在壳体上设置物料的进口与出口，其特征是：在壳体内容纳齿轮副的空腔内壁设置陶瓷板。本装置通过改 变齿轮泵的构造，来提高齿轮泵的耐酸及耐磨性能。
      KCB不锈钢齿轮泵的齿轮常见的有直齿、斜齿、人字齿、螺旋齿，齿廓主要有渐开线和圆弧型式。通常小型齿轮泵多采用渐开线直齿轮，高温齿轮泵常采用变位齿 轮，输送高粘度、高压聚合物熔体的熔体泵多采用渐开线斜齿轮。齿轮与轴制成一体，其刚性及可靠性高于齿轮与轴单独制造的齿轮泵。国外低压齿轮泵的齿轮常采 用方形结构，即齿轮的齿宽等于齿顶圆直径。而高压场合使用的高粘度齿轮泵的轮齿宽度小于其齿顶圆直径，这是为了减小齿轮的径向受压面积，降低齿轮、轴承的 载荷。
      KCB系列大流量齿轮油泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。
用途
      KCB系列大流量齿轮油泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
结构特点
      本系列齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
      泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力最小，因此轴承负荷小，磨损小，泵效率高。
      泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。
      从主轴外伸端向泵看，为顺时针旋转。

KCB系列大流量齿轮油泵性能参数表
