485C/485TC U485C 485A/485TA U485A 485A1
波士 RS-232/RS-485/RS-422转换器
一、用途
波士RS-232/RS-485/RS-422转换器都可将RS-232通信距离延长至 1.2Km以上（9600bps时）。都可以用于PC 机之间、PC 机与单片机之间构成远程多机通信电线网络。波士电子是通过了 ISO9002 质
量认证的企业。波士电子的RS-232/485/422 转换器是获得2000国际测控博览会金奖的产品。
二、硬件安装

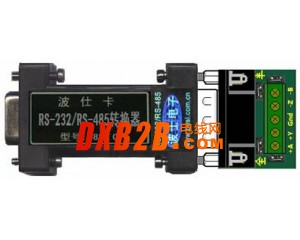

外形都为 DB-9/DB-9 转接盒大小，其中 DB-9（孔座）一端直接插在 9 芯 RS-232 插座（针座）上。如果 PC 机的 RS-232 接口为 DB-25，请向波士电子特别提出，也可用 DB-25/DB-9 转接盒。PC
机RS-232串行口的DB-25 芯与DB-9芯连接器引脚分配如下：DB-9:2-RXD(收),3-TXD(发),5–GND (地)。DB-25:2-TXD(发),3-RXD(收),7-GND(地)。波士电子还可以提供军品级（-40℃）的转换器。
RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或 RS-422）通信要求通信双方的地电位差小于1V。即：半双工通信接3根线（+A、—B、地），全双工通信接5 根线（+发、—发、
+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。光隔转换器(U485C、U485A)的所有外接电源的“地”必须全部连在一起但不要与计算机外壳地相连，因为电源“地”同时也是 RS-485
或RS-422的信号“地”。当通信距离超过 100米时推荐使用光电隔离的通信接口转换器。
三、软件说明
本产品均无需任何初始化设置！只用到 RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！
四、性能说明
型 号 功 能 特 性 说 明
485C ： RS-232/RS-485/RS-422转换器（增强型、1800米） 全双工半双工通用 无需供电
485TC： 光电隔离RS-232/RS-485/RS-422转换器 全双工半双工通用 无需供电
485A ： RS-232/RS-485转换器（增强型、1800米） 半双工 无需供电
485TA： 光电隔离RS-232/RS-485转换器 半双工 无需供电
U485C 光隔非光隔通用RS-232/RS-485/RS-422转换器 全双工半双工通用 无需供电/5V供电
U485A 光隔非光隔通用RS-232/RS-485转换器 半双工 无需供电/5V供电
波士电子的C型转换器是国内唯一能够实现全双工多机通信的RS-232/RS-485/RS-422转换器 波士电子的T型转换器是世界唯一能够实现光电隔离而且无须电源的RS-232/RS-485/RS-422转换器 RS-485 为半双工通信方式。RS-422 为全双工方式。非光隔转换器（型号：485C、485A）无需外接电源，最高速率 115.2Kbps。U 系列光隔非光隔通用转换器（型号：U485C、U485A）作非光隔转换器使用时无须供电、U系列作光隔转换器使用时需外接5V电源（电压5±0.5V、功耗电流<50mA），通信速率最高大于 9600bps。T 系列光隔转换器（型号：485TC、485TA）无须外接电源，通信速率最高大于 9600bps，实际可达 38.4Kbps 以上、适合 PC 机使用。485C、485TC、U485C 为全双工/半双工通用型。485A、485TA、U485A为半双工型。波士电子的系列转换器分为端点式与节点式，一般默认为端点式。端点式可以带128个、节点式可以被带128 个点。所有光隔转换器的隔离电压均为2500V。所有波士转换器均内置600W抗雷击浪涌保护器和 1500V防静电保护器。
