一、用途
波仕RS-232/RS-485/RS-422转换器都可将RS-232通信距离延长至1.2Km以上（9600bps时）。都可以用于PC机之间、PC机与单片机之间构成远程多机通信电线网络。专利产品，谨防假冒！
485B型转换器的特点在于：1、同时带DB-9孔和DB-9针的RS-232口，这样既可以外插计算机的DB-9针座也可以插设备的DB-9孔座，不需要交叉数据线；2、无源和有源通用，485B具有无源转换器的全部性能，将RS-232转换成为RS-485（半双工）和RS-422（全双工）并且无须跳线设置，集波仕485C和485A的功能和优点于一身，同时增加了可选的电源接线端子，可以在更加苛刻的条件下也能够实现转换，比如单向转换或者RS-232电平过低的情况下。请认准波仕激光防伪标签、谨防假冒！
二、硬件安装
外形为DB-9针/DB-9孔转接盒大小，其中DB-9孔端和DB-9针端都可以直接插RS-232口。一般DB-9孔端用于接计算机RS-232口、DB-9针端接设备RS-232口。但是注意不要两头同时都接RS-232。485B的上侧面有5个接线端子，半双工通信接3根线（+A、—B、GND），全双工通信接5根线（+A发、—B发、+R收、—R收、GND地）。下侧面为可选的5V电源接线端子。注意5V电源必须是独立的，不要直接引自计算机或设备的非隔离的5V电源电源。一般情况下不需要接电源，仅仅在比如单向转换或者RS-232电平过低的情况下需要接电源。
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！建议RS-485（或RS-422）通信时一定要接地线。
四、性能说明
RS-485为半双工通信方式。RS-422为全双工方式。 485B无需外接电源，最高速率115.2Kbps。波仕电子的系列转换器分为端点式与节点式，一般默认为端点式。端点式可以带128个、节点式可以被带128个点。波仕转换器均内置600W抗雷击浪涌保护器和1500V防静电保护器。
五、外形图
附录：485B的RS-485/422接线端子引脚分配

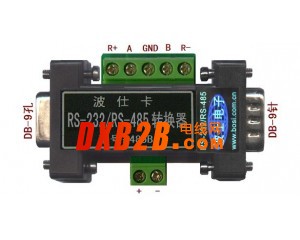

接线端子见产品图：
1 2 3 4 5
RS-485 A GND B
RS-422 R+ T+ GND T— R—
T+、T—的方向是指从产品向外接设备发出。R+、R—则方向相反。
RS-232针头端的引脚分配同计算机的RS-232口；RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口；但是都只有RXD、TXD、GND三线。
