485K RS232/RS485/RS422

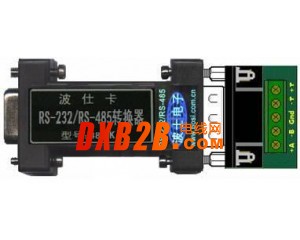

    全新一代波仕卡485K型转换器采用了最新专利外形（专利号：200630025848.6）、是继波士串口窃电技术之后，波士电子在转换器领域的又一次重大创新。 485K将RS-232转换成为RS-485（半双工）或RS-422（全双工）。无须跳线设置，集波士转换器的功能和优点于一身。

请认准专利外形和波士激光防伪标签、谨防假冒！

一、用途

波士RS-232/RS-485/RS-422转换器都可将RS-232通信距离延长至1.2Km以上（9600bps时）。都可以用于PC机之间、PC机与单片机之间构成远程多机通信电线网络。波士电子是通过了ISO9002质量认证的企业。波士电子的RS-232/485/422转换器是获得2000国际测控博览会金奖的产品。

二、硬件安装

  外形都为DB-9/DB-9转接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（针座）上。如果PC机的RS-232接口为DB-25，请向波士电子特别提出，也可用DB-25/DB-9转接盒。PC机RS-232串行口的DB-25芯与DB-9芯连接器引脚分配如下：DB-9:2-RXD(收),3-TXD(发),5–GND(地)。DB-25:2-TXD(发),3-RXD(收),7-GND(地)。波士电子还可以提供军品级（-40℃）的转换器。

  RS-485（或RS-422）通信建议一定要接地线，因为RS-485（或RS-422）通信要求通信双方的地电位差小于1V。即：半双工通信接3根线（+A、—B、地），全双工通信接5根线（+发、—发、+收、—收、地）。为了安全起见，建议通信机器的外壳接大地。

三、软件说明

本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！

四、性能说明

RS-485为半双工通信方式。RS-422为全双工方式。485K无需外接电源，最高速率115.2Kbps。波士电子的系列转换器分为端点式与节点式，一般默认为端点式。端点式可以带128个、节点式可以被带128个点。485K内置1200W抗雷击浪涌保护器和15000V防静电保护器。
