型号485A2，第2代485A |
RS-232/RS-485中继转换器
----无限节点数！无限长距离！

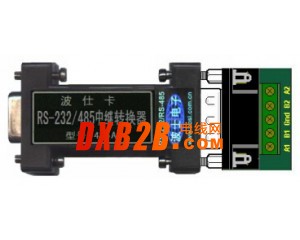

RS-232/RS-485中继转换器485A2
一、用途
波仕第2代RS-232/RS-485中继转换器485A2兼容485A的功能，无需外接电源，实现RS-232/RS-485转换，通信距离延长至2×1.2Km以上（9600bps时）。485A2特别适合于RS-485多机通信时，将RS-232口转换为相互中继的2个RS-485口，使用485A2转换器组的RS-485电线网不限节点数、不限距离！
485A2型转换器的特点在于：1、同时带2路RS-485口，而且这2路RS-485口还具有中继的功能。这样既可以作为RS-232/RS-485转换器的同时还可以作为RS-485/RS-485中继器；2、无需外接电源；485A2具有无源转换器485A的全部性能，集转换器与中继器的功能和优点于一身。请认准波仕激光防伪标签、谨防假冒！
中国专利201420502117《一种带中继功能的串口转换装置》，侵权必究！
二、硬件安装
外形为DB-9针/DB-9孔转接盒大小，其中DB-9孔端可以直接插RS-232口。DB-9孔端用于接RS-232口、DB-9针端通过接线端子板接2路RS-485口。485A2的接线端子板上有5个接线端子（A1、B1、GND、B2、A2），为两个RS-485口，引脚分配见产品图，共用GND地线。A1、B1与A2、B2是功能完全相同的，可以互换。RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口；但是只有RXD、TXD、GND三线。
485A2应用与RS-485多机通信的典型接线图。485A2的2路RS-485之间具有相互中继功能，所以不限距离（1200米×N）、不限节点数（N）。可以看出，使用了485A2的RS-485总线布线极其简单。最远两端可以用485A，也可以用485A2.
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！建议RS-485通信时一定要接地线。
|
型号485A2+，2代半485A，带RS-485端子板 |
RS-232/RS-485中继转换器
----无限节点数！无限长距离！
一、用途
波仕第2代RS-232/RS-485转换器兼容485A的功能，无需外接电源，实现RS-232/RS-485转换，通信距离延长至2×1.2Km以上（9600bps时）。485A2+特别适合于RS-485多机通信时，除两端外的总线中间的RS-232口到RS-485的转换，使用485A2+转换器组的RS-485电线网不限节点数、不限距离！
485A2+型转换器的特点在于：1、同时带2路RS-485口，而且这2路RS-485口还具有中继的功能。这样既可以作为RS-232/RS-485转换器的同时还可以作为RS-485/RS-485中继器；2、无需外接电源，485A2+具有无源转换器485A的全部性能，集转换器与中继器的功能和优点于一身。请认准波仕激光防伪标签、谨防假冒！专利201420502117《一种带中继功能的串口转换装置》，侵权必究！
二、硬件安装
外形为DB-9针/DB-9针转接盒大小，侧面有DB-9孔端用于接RS-232口。
485A2+的两端RS-485接线端子引脚分配，接线端子见产品图：
|
DB-9针 |
1 |
2 |
3 |
|
5 |
|
RS-485 |
A |
B |
GND |
|
（+5V） |
RS-232针头端的引脚分配同计算机的RS-232口；RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口；但是只有RXD、TXD、GND三线。
485A2+应用与RS-485多机通信的典型接线图。可见不限距离（1200米×N）、不限节点数（N）。可以看出，使用了485A2+的RS-485总线布线极其简单。最远两端可以用485A，也可以用485A2+.
三、软件说明
本产品均无需任何初始化设置！只用到RXD（收）、TXD（发）、GND（地）信号，加上独有的内部零延时自动收发转换技术，确保适合所有软件！建议RS-485通信时一定要接地线。
附录：485A2和485A2+性能说明
|
电源电压 |
无须供电 |
|
电气 接口 |
1×RS-232（DB-9孔） |
|
传输介质 |
双绞线（最好带屏蔽层并做为地线） |
2×RS-485（接线端子） |
||
|
负载能力 |
相互带128个、级联不限 |
尺寸 |
63*33*16mm（不含端子）、 |
|
|
通信方式 |
半双工，内置600W抗雷击浪涌保护器 |
重量 |
30克 |
|
|
外壳材料 |
耐高压高分子复合材料 |
工作温度 |
—40~+80℃ |
|
|
传输距离 |
1200m（9600bps）×2（2头延长） |
存储温度 |
—60~+100℃ |
|
|
通信速率 |
300bps-115.2Kbps |
系统支持 |
所有通讯软件，即插即用 |
