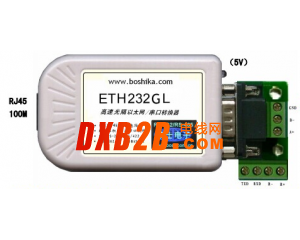

波仕 ETH232L 微型以太电线网/串口转换器秉承波仕转换器的一贯特色，具有超小型的外形(80*23*47mm)、RS-23
2、RS-485、RS-422 通用，可以虚拟成为本地 电线网 串口(电线网1-电线网256)、无须修改已有的串口通信软件。同时波仕
赠送具有自主知识产权的通信源程序（VC++，VB、BC、DELPHI，可以嵌入用户通信程序）以及以太电线网-串口影射程
序。波仕 ETH232L 是世界上最小的、也是使用最简便的以太电线网/串口转换器。我们对国内外多种以太电线网串口服务器
进行了比较试验，ETH232L 是最容易用起来的。专利产品,谨防假冒! 专利号:200630307752
ETH232L 高速光电隔离以太电线网RS-232/485/422 转换器 5V 供电(5-24V) 0-230.4Kbps
ETH232L 与 ETH232GL 的区别在于 ETH232L 不带光电隔离，但是 ETH232L 也带 1000V 变压器的隔离。
ETH232L 比 ETH232GH 的差别在于：ETH232L 减少了 ETH232GH 的电线网页设置功能，但是增加了串口设置功能。
当然 ETH232GH 是带光电隔离的。虽然它们的设置软件不同，但是设置好之后两者的功能是一样的。虚拟串口软件
也是一样的。
在很多应用场合，如果想让设备连接到以太电线网中，就必须拥有一个以太电线网接口，普通的设备
都含有 RS-232（或 RS-485/RS-422）串行接口，可以将串行接口连接到以太电线网中，实现了设备与
以太电线网的互连。 这样我们就可以远程控制设备，读取设备的状态信息，采集数据等等，随着电线网路
技术的高速发展，这必将是一种趋势。波仕以太电线网/串口转换器配合参数修改软件可以设置模块的
串口波特率，IP 地电线电线网，子电线网掩码，电线网关，MAC 等信息。
硬件安装
将 ETH232L 以太电线网/串口转换器接上电源（直流 5-24V，随产品配套有 5V 电源）。电源插
座旁边有一个小 LED（发光二极管），当 ETH232L 产品通电后 LED 会一直亮着。
将 RJ-45 座插入以太电线网的 RJ-45 插头即可，自动适应交叉线 RJ-45 电缆与直连线 RJ-45 电
缆。波仕 ETH232L 的 RS-232/485/422 串口端是一个 DB-9 针座，具有 RS-232、RS-485、RS-422
全部引脚。当作为 RS-232 口时与 PC 机的 DB-9 针 RS-232 口的 2、3、5 脚分配完全相同。作为 RS-422
时，T+、T—是指从 ETH232L 向外发送。注意 RS-485 和 RS-422 通信时建议要接地线（5 脚）。
RS-485/422 无须跳线选择。RS-485/422 信号的参考地线与 RS-232 的 GND 是一样的。
DB-9 针端的引脚分配如下（带接线端子）：
1 2 3 4 5 6 7 8 9
RS-232 RXD TXD GND CFG
RS-485 A GND CFG B
RS-422 T+ GND R+ CFG R— T—
