BS-CAN 无源CAN高速隔离器

波仕卡科技，国内领先的串口通信解决方案供应商，最近推出首款无源CAN(控制器区域电线网络)隔离器BS-CAN，进一步扩展了其业界领先的通信接口产品系列，通信速率高达250Kbps，隔离额定值达2500V，工作温度可达—40~+80℃。BS-CAN经过全面认证，提供隔离的电源检测功能，采用DB-9/DB-9外形，能够在恶劣工业环境下工作。与需要外接电源的传统有源CAN隔离中继器的DB-25/DB-25外形相比，该新款 CAN 隔离器的体积不到原来的一半，极大地简化了设计，同时无需供电。

　   BS-CAN是一款直接的CAN到CAN的透明隔离器，完全符合CAN1.0和CAN2.0等协议标准。新款CAN隔离器采用了波仕卡科技公司备受赞誉的高效串口窃电技术，融合了一个1个数字隔离器和2个CAN收发器，采用DB-9接头并且配有接线端子板。

　　BS-CAN是波仕卡科技公司已发布的隔离CAN产品YG-CAN和SWT4CAN的补充，这些产品都可以提供电源隔离和信号隔离。BS-CAN针对的是无法提供供电电源的应用，或者可以使用现有CAN总线窃电的应用。该器件的原理是从CAN总线中提取3.3 V或5 V的单电源在CAN引脚供电。CAN总线侧的功率损耗平时可以采用电容进行充电，工作时信号通过已经充电的电容进行供电。建议外部的CAN总线不要再接110欧姆终端电阻。该器件还具有限流和热关断特性，可防止发生输出短路以及总线短接至地或电源引脚的情况。

　　BS-CAN在相互通信的CAN与CAN总线之间设置了一个透明隔离器，可以在数据速率高达250Kbps的情况下运行，实际近距离测试可到500Kbps，额定温度范围为-40°C至+80°C工业温度范围。

　　BS-CAN无源隔离器的主要特性

    -- 提供2500V 的隔离额定值，符合UL1577

    -- 提供0～250Kbps 的通信速率，符合所以CAN协议

　　-- 集成波仕卡科技公司的高效CAN窃电技术

 　 -- 经过—40~+80℃工作温度下的全面认证

　　-- 符合ISO 11898标准

　　波仕卡公司的BS-CAN收发器可以配合波仕卡其它产品工作，包括CAN232P、CAN232B、CAN232GH等CAN通信转换器、也包括任何符合标准CAN电平的其它厂家的CAN产品。



                世界上唯一的


      波仕无源CAN隔离器

一、用途

    波仕电子的BS-CAN型无源CAN隔离器用于实现CAN的高速光电隔离、速率最高达到250Kbps，而且无须外接电源。BS-CAN实现了CAN通信的机器之间的完全电气隔离、保护通信的CAN接口及机器。

BS-CAN是世界上唯一的无源高速CAN隔离器！波仕电子拥有绝招的CAN窃电技术，变这种不可能成为了可能！专利号: 201230607985.6.专利产品,谨防假冒!

二、硬件安装

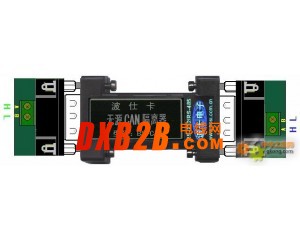

    BS-CAN型CAN隔离器的外形为DB-9(针)/DB-9(针)转接盒大小、两头完全一样、不分方向。BS-CAN隔离半双工的CAN信号。

    附：BS-CAN的两头DB-9针引脚分配均如下（配有接线端子）：

三、软件说明

         本产品适合所有CAN协议的软件，无需任何硬件或软件设置！本产品均无需收、发控制信号！加上独有的内部零延时自动收发转换技术，确保适合所有CAN软件！

四、性能说明

波仕电子BS-CAN型无源CAN隔离器无需供电，隔离电压2500V，通信速率最高250Kbps。

BS-CAN支持波仕全系列RS-232/485/USB转CAN转换器、也支持绝大部分标准CAN信号。

由于BS-CAN会从CAN信号窃电，因而对CAN信号强度有一定要求，另外加BS-CAN后CAN的通信距离会有所缩短。
