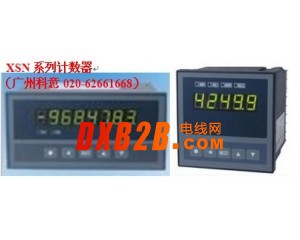

XSN系列智能计数器

XSN系列智能计数器 说明： ① 单路或双路正交脉冲输入，最高计数频率10kHz ② 8位或5位LED显示，可设置宽范围计数比率0.0001~45.000 ③ 外形尺寸：160×80（横），96×48（横） ④ 仪表电源：220V AC，（9~30）V DC 基本配置 单路脉冲输入，外供传感器电源（≥50mA） 扩展功能 ① 2点预置输出 ② 双路正交脉冲输入 ③ 外部控制清零，加/减计数、显示锁定 ④ 变送输出 ⑤ 通讯接口：RS 232或RS 485 选型表 内容 代码说明 XSN/ 单路脉冲输入，外供传感器电源（≥50mA） 外形 尺寸 A— 160(W)×80(H)×125(L) B— 96(W)×96(H)×112(L) C— 96(W)×48(H)×112(L) 面板形式 H 横式 F 方形 显示方式 S 5位显示，显示范围-19999~45000 L 7位显示，显示范围-9999999~9999999 输入类型 1 单脉冲输入 2 双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供） D 10Hz以下单输入，适合低速计数，防输入信号抖动 预约输出功能 T0 无预置输出 T1 1点预置输出 T2 2点预置输出 外部控制功能 K0 无外部控制功能 K1 外部控制回零 K2 外部控制回零，加/减 K3 外部控制回零，加/减，锁定 外供传感器电源 B0 无外供电源 B1 外供 24V DC，误差小于±5%，50mA B2 外供 12V DC，误差小于±5%，50mA B3 外供5V DC B4 其它 通讯接口 S0 无通讯接口 S1 RS-232接口 S2 RS-485接口 打印单元接口（限A型仪表） P0 无打印单元接口 P1 有打印单元接口 变送输出 (仅显示方式为S型的仪表) A0 无变送输出功能 A1 电流输出(4~20）mA、（0~10）mA或（0~20）mA A2 电压输出(0~5）V、（1~5）V A3 电压输出(0~10）V A4 其它输出 计数比率方式 C1 单计数比率方式 C2 多计数比率方式（限显示方式为S型仪表） 仪表电源 V0 85V AC~265V AC V1 10V DC~36V DC 非标准功能 N N表示非标功能
