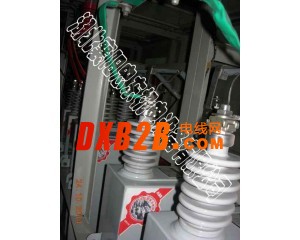

ZDGB型固定无功补偿高压电容器柜，用于工频（50Hz或60Hz）6KV以上交流电力系统中，主要用于补偿工频电力系统的感性无功功率，以提高功率因数，改善供电质量，降低线路损耗。电容器采用ABB进口品牌，质量可靠。结构组成（1）结构组成装置由柜体、隔离开关、避雷器、真空断路器、电抗器、电流互感器、电压互感器、喷逐式熔断器、并联电容器及控制箱组成。（2）控制箱内有控制器、微机保护单元、电流表（三相）、电压表、运行状态指示、本地控制按钮、内/外控选择开关，从而实现内/外控两种控制方式。
ZDGB系列高压无功补偿装置直接应用于机械制造、冶金、采矿、建材、石化、给排水等行业需要无功补偿的场所，能够提高功率因数、改善供电质量，调整电压、降低电线网络损耗的容性无功功率补偿装置。提高电气设备的使用效率。
电力系统中的负载大部分是感性的，加工各工矿企业越来越多的使用电力电子设备，是电电线网功率因数很底。较底的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备寿命，增加了线损。
为了改善电电线网功率因数很底带来得这些不利于生产的因素，必须使电电线网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差交大，功率因数较底。并联电容器后电压与电流的相位差变小，使功率因数提高。
