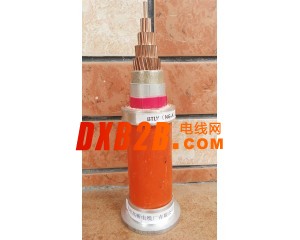

NG-A(BTLY) 隔离型柔性矿物绝缘电缆

点击图片查看原图
品牌: 上海高桥
单价: 1.00元/米
起订:
供货总量:
发货期限: 自买家付款之日起 15 天内发货
所在地: 天津
有效期至: 长期有效
最后更新: 2015-04-20 13:16
浏览次数: 1
询价
公司基本资料信息








产品详细说明
 详细信息
品牌: 上海高桥 型号: NG-A(BTLY)
电压等级: 中、低压电力电缆(35千伏及以下) 线芯材质: 裸铜线
绝缘材料: 塑料绝缘电力电缆 产品认证: CCC

★适用标准及指标差异对比

本产品适用于本公司企业标准Q/ANAE19-2011《额定电压KV(Um=1.2KV)隔离型矿物绝缘电缆》,企标中的规范引用文件包括:GB/T 12706.1《额定电压1KV(Um=1.2kV)35KV(Um=40.5KV)挤包绝缘电力电缆及附件  第一部分:额定电压1KVUm=1.2KV)3KVUm=3.6KV)电缆》、GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》、GB/T 18380《电缆和光缆现在火焰条件下的燃烧实验》以及BS 6387《在火焰条件下电缆保持电缆完整性的性能要求》



型号

BTTZ

NG-A(BTLY)

特性

1、额定电压450/750V及以下

1、额定电压0.6/1KV

2、安装时一般需要铜接头连接

2、安装时可以整段敷设(在必要时,也可以做接头连接)

3、中间接头不防水、不耐火、无考核标准及实验报告

3、单芯分支接头可满足同类电缆本体的防火要求


★敷设条件及适用场合

本产品可以在隧道、电缆沟、桥架、槽盒、竖井中、高层建筑、轨道交通、医院、商城、展馆、车库、娱乐场所、数据中心等重要场所输配电线路中敷设。



特性说明

1BS6387耐火特性

950℃火焰下持续通电180min不击穿(C

650℃火焰下15min后承受15min的水喷淋不击穿(W

950℃火焰下承受15min的敲击振动而不击穿(Z

2)可持续生产

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆生产过程中采用的金属套连续成型工艺,使电缆连续长度可以满足客户要求,从而做到整个无接头,安装过程中可以整段敷设并且无需接头管。

3)规格范围化

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆的导体为圆形铜绞线,因此标称截面2.5~6mm2可生产3~61芯、2.5~150mm2可生产2~5芯,10~300mm2可生产单芯。

4)供货周期短

采用先进的生产工艺和成熟的制造技术,使得NG-A(BTLY)隔离型(柔性)矿物绝缘电缆电缆的供货周期较短,常规型号可在合同生效后7个工作日交货。

5)电压等级

云母带绝缘可使NG-A(BTLY)隔离型(柔性)矿物绝缘电缆的电压等级可以达到0.5/1KV

6)防水

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆采用金属连续成型工艺,可以做到中间无接头,杜绝了接头处进水的现象,即使将电缆完全浸于水中,也可以正常运行。

7)防鼠蚁

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆因为连续成型金属套的存在,可有效防止鼠蚁对电缆绝缘芯的电性破坏损伤。(外护套损坏可维修后恢复)



★特性说明

(8)机械强度高

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆坚固耐用,在火灾条件下抗撞击性能优于钢带铠装电缆。

9)过载能力强

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆的绝缘完全采用耐高温800℃的云母带矿物带材,故其短路过载能力高于常规的JYV电缆。

10)耐腐蚀

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆的金属护套具有高耐腐蚀性,一般不需要采取附加的防护措施,即使电缆在易遭受化学品腐蚀活工业污染严重的地方,因为电缆外层有塑料护套保护,仍然安全。

11)节能环保

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆线芯散热优于其他类型的电缆,因此在正常工作过程中,NG-A(BTLY)隔离型(柔性)矿物绝缘电缆的线损比常规电缆低4-7%

12)防辐射、寿命长(安全可靠)

NG-A(BTLY)隔离型(柔性)矿物绝缘电缆中应用的无机矿物材料和金属护套,其耐辐射能力远高于有机型电缆的塑料绝缘和护套,可保证电缆具有长期稳定性,适用于核电领域。

13)金属套接地芯使用须知

在订货合同中明确表述,合同报价以此为准。

金属套作接地使用时,各芯铝管均需用连接器连接并联使用。

接地连接器与铝管需妥善旋紧,并在其处用热缩管封合,并存照留档。

接地连接器施工者需留档存案,以便追索。

13)中间接头

施工中由于电缆损坏的。需要中间接头连接器,由制造厂直接供货并协助安装。
