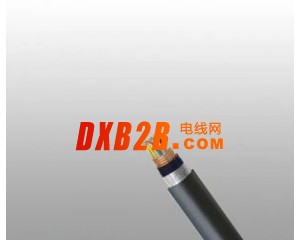

S10 IYOI(c) 60 V
应用
- 该电缆具有阻燃和低烟无卤的特性，适用于室内通讯。
标准
-
IEC 60092-359 IEC 60332-1 IEC 60332-3-22 IEC 60754-1,2 IEC 61034-1,2 NEK 606:2004
结构
- 导体：0.5mm实心镀锡铜导体。
绝缘：无卤热塑PE。
绞合：彩色芯线绞合在一起。线对绞合为缆心或10对的单元。单元绞合成为20、30、50对电缆。2对电缆以四线组方式绞合。
绕包带：聚酯带。
总屏蔽：缆芯外层为铜塑复合带和一根0.5mm实心镀锡铜排流线。
衬垫层：无卤热塑材料SHF1，灰色。
铠装：铜丝编织。
外护套：无卤热塑材料SHF1，灰色。
电气性能
| 标称导体直径 | mm | 0.5 |
| 最大电阻@20℃ | Ω/km | 95 |
| 标称电感@1KHz | MH/km | 0.61 |
| 互电容 1-对电缆 | nF/km | 90 |
| 互电容 1-对电缆 | nF/km | 80 |
| 互电容 4-对及以上电缆 | nF/km | 70 |
| 工作电压 | V | 60 |
机械和热性能
- 弯曲半径 : 8×OD (安装中); 6×OD (固定安装).
- 温度范围 : -10℃ ~ +60℃.
尺寸和重量
| 结构 单元数×每单元芯数×导体直径 (mm) |
绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
| 内 | 外 | ||||
| 1×2×0.5 | 0.2 | 1.2 | 1.2 | 8.0 | 95 |
| 2×2×0.5 | 0.2 | 1.2 | 1.2 | 9.0 | 110 |
| 4×2×0.5 | 0.2 | 1.2 | 1.2 | 10.0 | 145 |
| 10×2×0.5 | 0.2 | 1.5 | 1.5 | 12.0 | 200 |
| 20×2×0.5 | 0.2 | 1.5 | 1.5 | 15.0 | 330 |
| 30×2×0.5 | 0.2 | 1.5 | 1.5 | 17.0 | 430 |
| 50×2×0.5 | 0.2 | 1.5 | 1.5 | 20.0 | 580 |
