1.9/3.3kV, 3.3/3.3kV HF-EPR绝缘, SW2/SW4护套铠装防火电力和控制电缆
应用
该防火中压橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适合需要耐火完整性 的电力和控制应用。
标准
BS 7917
IEC 60331-31防火
IEC 60332-3A阻燃
IEC 60754-1; IEC 60754-2腐蚀性
IEC 61034-2烟密度
冷弯和冲击 (-40°C) (按要求提供)
CSA C22.2 No. 38-95 (按要求提供)
结构

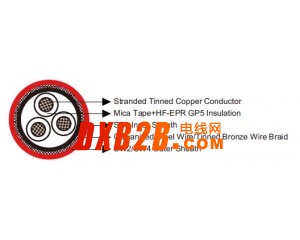

导体：符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝。
Insulation: Mica tape + HF-EPR GP5 according to BS 7655 1.2.
内护套：符合BS 7917的无卤热固材料SB1。
铠装：镀锌钢丝编织或镀锡青铜丝编织（单芯）。
外护套：符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2。
物理和热性能
最小弯曲半径: 6×OD
温度范围: -40℃ ~ +90℃
尺寸和重量
1.9/3.3kV
| 结构 芯数×截面积(mm²) |
标称绝缘厚度 | 标称内护套 厚度 | 最小内护套 外直径 | 最大内护套 外直径 | 标称铠装丝 直径 | 标称外护套 厚度 | 最小外径 | 最大外径 | 近似重量 |
| (mm²) | mm | mm | mm | mm | mm | mm | mm | mm | kg/km |
| 1×25 | 2.2 | 1.2 | 13.4 | 15.2 | 0.3 | 1.4 | 17.5 | 19.9 | 687 |
| 1×35 | 2.2 | 1.3 | 14.4 | 16.4 | 0.3 | 1.4 | 18.6 | 21 | 806 |
| 1×50 | 2.2 | 1.3 | 15.6 | 17.6 | 0.3 | 1.5 | 20 | 22.8 | 983 |
| 1×70 | 2.2 | 1.4 | 17.6 | 19.6 | 0.3 | 1.6 | 22.1 | 25 | 1283 |
| 1×95 | 2.4 | 1.5 | 19.8 | 22.3 | 0.3 | 1.7 | 24.5 | 27.6 | 1637 |
| 1×120 | 2.4 | 1.6 | 21.7 | 24.2 | 0.3 | 1.7 | 26.4 | 29.5 | 1997 |
| 1×150 | 2.4 | 1.6 | 23.2 | 25.8 | 0.45 | 1.8 | 28.8 | 32 | 2439 |
| 1×185 | 2.4 | 1.7 | 25.2 | 27.8 | 0.45 | 1.9 | 31 | 34.7 | 2933 |
| 1×240 | 2.4 | 1.8 | 27.9 | 30.7 | 0.45 | 2 | 33.9 | 37.7 | 3671 |
| 1×300 | 2.4 | 1.9 | 30.4 | 33.6 | 0.45 | 2.1 | 36.6 | 40.5 | 4446 |
| 1×400 | 2.6 | 2 | 34.1 | 37.5 | 0.45 | 2.3 | 40.7 | 45.2 | 5435 |
| 1×500 | 2.8 | 2.2 | 38 | 41.5 | 0.45 | 2.5 | 44.9 | 49.6 | 6746 |
| 1×630 | 2.8 | 2.3 | 41.6 | 45.6 | 0.45 | 2.6 | 48.8 | 54 | 8583 |
| 3×25 | 2.2 | 1.8 | 27.4 | 30.1 | 0.45 | 2 | 33.4 | 37.2 | 2072 |
| 3×35 | 2.2 | 1.8 | 29.3 | 32.4 | 0.45 | 2.1 | 35.5 | 39.3 | 2422 |
| 3×50 | 2.2 | 1.9 | 32.1 | 35.3 | 0.45 | 2.2 | 38.4 | 42.8 | 2977 |
| 3×70 | 2.2 | 2.1 | 36.2 | 39.6 | 0.45 | 2.4 | 42.9 | 47.5 | 3920 |
| 3×95 | 2.4 | 2.3 | 41 | 44.9 | 0.45 | 2.6 | 48.2 | 53.4 | 5041 |
| 3×120 | 2.4 | 2.4 | 44.9 | 48.9 | 0.45 | 2.7 | 52.2 | 57.6 | 6165 |
| 3×150 | 2.4 | 2.6 | 48.4 | 53 | 0.45 | 2.9 | 56.2 | 61.7 | 7333 |
| 3×185 | 2.4 | 2.7 | 52.5 | 57.2 | 0.45 | 3 | 60.5 | 66.6 | 8800 |
| 3×240 | 2.4 | 3 | 58.5 | 63.8 | 0.45 | 3.3 | 67 | 73.4 | 11172 |
| 3×300 | 2.4 | 3.2 | 64 | 69.4 | 0.45 | 3.5 | 72.8 | 79.9 | 13587 |
3.3/3.3kV
| 结构 芯数×截面积(mm²) |
标称绝缘厚度 | 标称内护套 厚度 | 最小内护套 外直径 | 最大内护套 外直径 | 标称铠装丝 直径 | 标称外护套 厚度 | 最小外径 | 最大外径 | 近似重量 |
| (mm²) | mm | mm | mm | mm | mm | mm | mm | mm | kg/km |
| 1×25 | 3 | 1.3 | 15.1 | 17.1 | 0.3 | 1.5 | 19.4 | 22.3 | 789 |
| 1×35 | 3 | 1.3 | 16 | 18 | 0.3 | 1.5 | 20.3 | 23.2 | 900 |
| 1×50 | 3 | 1.4 | 17.4 | 19.4 | 0.3 | 1.6 | 21.9 | 24.8 | 1097 |
| 1×70 | 3 | 1.5 | 19.3 | 21.7 | 0.3 | 1.6 | 23.8 | 26.8 | 1392 |
| 1×95 | 3 | 1.5 | 21 | 23.5 | 0.3 | 1.7 | 25.7 | 28.8 | 1715 |
| 1×120 | 3 | 1.6 | 22.9 | 25.4 | 0.3 | 1.8 | 27.8 | 30.9 | 2097 |
| 1×150 | 3 | 1.7 | 24.5 | 27.2 | 0.45 | 1.9 | 30.3 | 34 | 2568 |
| 1×185 | 3 | 1.7 | 26.3 | 29 | 0.45 | 2 | 32.3 | 36.1 | 3050 |
| 1×240 | 3 | 1.8 | 29 | 32.2 | 0.45 | 2.1 | 35.2 | 39.1 | 3798 |
| 1×300 | 3 | 1.9 | 31.6 | 34.8 | 0.45 | 2.2 | 37.9 | 41.9 | 4582 |
| 1×400 | 3 | 2.1 | 35.1 | 38.5 | 0.45 | 2.3 | 41.7 | 46.2 | 5533 |
| 1×500 | 3.2 | 2.2 | 38.7 | 42.6 | 0.45 | 2.5 | 45.7 | 50.4 | 6828 |
| 1×630 | 3.2 | 2.4 | 43.6 | 46.6 | 0.45 | 2.6 | 49.7 | 55 | 8712 |
| 3×25 | 3 | 1.9 | 30.9 | 34.1 | 0.45 | 2.1 | 37.1 | 41.1 | 2358 |
| 3×35 | 3 | 2 | 33 | 36.2 | 0.45 | 2.2 | 39.4 | 43.8 | 2747 |
| 3×50 | 3 | 2.1 | 35.8 | 39.1 | 0.45 | 2.3 | 42.3 | 46.9 | 3325 |
| 3×70 | 3 | 2.2 | 39.7 | 43.5 | 0.45 | 2.5 | 46.6 | 51.4 | 4274 |
| 3×95 | 3 | 2.4 | 43.7 | 47.7 | 0.45 | 2.7 | 51.1 | 56.4 | 5347 |
| 3×120 | 3 | 2.5 | 47.5 | 51.7 | 0.45 | 2.8 | 55.1 | 60.6 | 6493 |
| 3×150 | 3 | 2.7 | 51.1 | 55.7 | 0.45 | 3 | 59 | 65.1 | 7684 |
| 3×185 | 3 | 2.8 | 55.2 | 60 | 0.45 | 3.2 | 63.5 | 69.8 | 9213 |
| 3×240 | 3 | 3.1 | 61.2 | 66.6 | 0.45 | 3.4 | 69.9 | 76.8 | 11583 |
| 3×300 | 3 | 3.3 | 66.6 | 72.2 | 0.45 | 3.6 | 75.7 | 82.9 | 14031 |
