应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

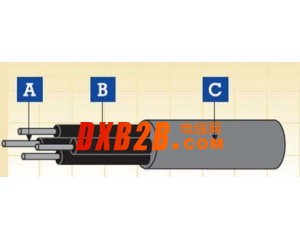

电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 (EM 101 至 EM 105) 标准的低烟无卤(LSZH) 弹性化合物
总屏蔽
镀锡退火铜丝
外护套
符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤(LSZH) 弹性化合物
电气及机械性能
| 电压 | 300/500 V 或 0.6/1 kV |
| 导体最高额定温度 | 90℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 | 3 倍最大外径 (D<12mm) |
| 4 倍最大外径 (D>12mm) |
化学及环境特性化学及环境特性
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能
| EN 50306-2 | 危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 | FO |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
FRL-SW-05M-OS 300/500 V
|
芯数x导体
截面积 (a) |
导体直径(b)
|
最小平均绝缘厚度
|
线芯直径(b) |
屏蔽丝
最小直径 |
最小平均
护套厚度 |
线缆外径
|
重量
|
最大导体阻抗
|
最小绝缘阻抗
|
|||
|
EI 105
|
EI 101- EI 104 | |||||||||||
|
最小
|
最大
|
最小
|
最大
|
20°C
|
20°C
|
20°C
|
||||||
|
n x mm2 |
mm |
mm |
mm |
mm |
mm
|
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
|
2x1 |
1.25 |
0.6 |
2.4 |
2.8
|
0.16 |
1.4 |
8.1 |
9.5 |
110 |
20.0 |
140 |
70 |
|
4x1 |
0.6 |
2.4 |
2.8
|
0.16 |
1.4 |
9.0 |
10.6 |
150 |
20.0 |
140 |
70 |
|
|
7x1 |
0.6 |
2.4 |
2.8
|
0.16 |
1.4 |
10.4 |
12.2 |
210 |
20.0 |
140 |
70 |
|
|
9x1 |
0.6 |
2.4 |
2.8
|
0.21 |
1.4 |
12.5 |
14.6 |
290 |
20.0 |
140 |
70 |
|
|
12x1 |
0.6 |
2.4 |
2.8
|
0.21 |
1.4 |
13.3 |
15.6 |
330 |
20.0 |
140 |
70 |
|
|
19x1 |
0.6 |
2.4 |
2.8
|
0.26 |
1.5 |
15.7 |
18.4 |
490 |
20.0 |
140 |
70 |
|
|
24x1 |
0.6 |
2.4 |
2.8
|
0.26 |
1.6 |
18.1 |
21.2 |
630 |
20.0 |
140 |
70 |
|
|
32x1 |
0.6 |
2.4 |
2.8
|
0.26 |
1.6 |
19.7 |
23.1 |
760 |
20.0 |
140 |
70 |
|
|
37x1 |
0.6 |
2.4 |
2.8
|
0.26 |
1.7 |
20.7 |
24.2 |
840 |
20.0 |
140 |
70 |
|
|
40x1 |
0.6 |
2.4 |
2.8
|
0.26 |
1.7 |
21.4 |
25.1 |
910 |
20.0 |
140 |
70 |
|
|
4x1.5 |
1.5 |
0.7 |
2.8 |
3.3
|
0.16 |
1.4 |
10.1 |
11.8 |
200 |
13.7 |
120 |
60 |
|
7x1.5 |
0.7 |
2.8 |
3.3
|
0.21 |
1.4 |
11.9 |
14.0 |
290 |
13.7 |
120 |
60 |
|
|
9x1.5 |
0.7 |
2.8 |
3.3
|
0.21 |
1.4 |
14.1 |
16.5 |
380 |
13.7 |
120 |
60 |
|
|
12x1.5 |
0.7 |
2.8 |
3.3
|
0.21 |
1.5 |
15.8 |
18.5 |
450 |
13.7 |
120 |
60 |
|
|
19x1.5 |
0.7 |
2.8 |
3.3
|
0.26 |
1.5 |
17.8 |
20.8 |
660 |
13.7 |
120 |
60 |
|
|
24x1.5 |
0.7 |
2.8 |
3.3
|
0.26 |
1.6 |
20.7 |
24.2 |
850 |
13.7 |
120 |
60 |
|
|
32x1.5 |
0.7 |
2.8 |
3.3
|
0.26 |
1.7 |
22.7 |
26.6 |
1050 |
13.7 |
120 |
60 |
|
|
37x1.5 |
0.7 |
2.8 |
3.3
|
0.26 |
1.7 |
23.6 |
27.6 |
1160 |
13.7 |
120 |
60 |
|
|
4x2.5 |
1.95 |
0.8 |
3.4 |
4.0
|
0.21 |
1.4 |
11.8 |
13.9 |
280 |
8.21 |
90 |
45 |
|
7x2.5 |
0.8 |
3.4 |
4.0
|
0.21 |
1.4 |
13.7 |
16.1 |
400 |
8.21 |
90 |
45 |
|
|
9x2.5 |
0.8 |
3.4 |
4.0
|
0.26 |
1.5 |
16.8 |
19.7 |
560 |
8.21 |
90 |
45 |
|
|
12x2.5 |
0.8 |
3.4 |
4.0
|
0.26 |
1.5 |
18.0 |
21.1 |
660 |
8.21 |
90 |
45 |
|
|
19x2.5 |
0.8 |
3.4 |
4.0
|
0.26 |
1.6 |
21.1 |
24.6 |
950 |
8.21 |
90 |
45 |
|
|
24x2.5 |
0.8 |
3.4 |
4.0
|
0.26 |
1.8 |
24.7 |
28.9 |
1260 |
8.21 |
90 |
45 |
|
(a) = 可按客户要求提供黄绿色接地线
(b) = 仅供参考
FRL-SW-1M-OS 0.6/1 kV
|
芯数x导体
截面积 (a) |
导体直径(a)
|
最小平均绝缘厚度
|
线芯外径 |
屏蔽丝
最小直径 |
最小平均
护套厚度 |
线缆外径
|
重量
|
最大导体阻抗
|
最小绝缘阻抗
|
|||
|
EI 105
|
EI 101- EI 104 | |||||||||||
|
最小
|
最大
|
最小
|
最大
|
20°C
|
20°C
|
20°C
|
||||||
|
n x mm2 |
mm |
mm |
mm |
mm |
mm
|
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
|
两芯 |
||||||||||||
|
1.5 |
1.5 |
0.8 |
3.0 |
3.5 |
0.16 |
1.4 |
9.3 |
10.9 |
150 |
13.7 |
150 |
75 |
|
2.5 |
1.95 |
0.8 |
3.4 |
3.9 |
0.16 |
1.4 |
10.2 |
11.9 |
180 |
8.21 |
130 |
65 |
|
4 |
2.5 |
0.8 |
3.9 |
4.6 |
0.21 |
1.4 |
11.5 |
13.4 |
240 |
5.09 |
110 |
55 |
|
6 |
3.0 |
0.9 |
4.6 |
5.4 |
0.21 |
1.4 |
12.9 |
15.1 |
300 |
3.39 |
90 |
45 |
|
10 |
3.9 |
1.1 |
5.8 |
6.8 |
0.21 |
1.5 |
15.5 |
18.2 |
460 |
1.95 |
85 |
45 |
|
16 |
5.0 |
1.1 |
7.2 |
8.5 |
0.26 |
1.5 |
17.9 |
20.9 |
610 |
1.24 |
70 |
35 |
|
25 |
6.4 |
1.3 |
8.6 |
10.0 |
0.26 |
1.7 |
21.6 |
25.3 |
830 |
0.795 |
65 |
35 |
|
35 |
7.7 |
1.3 |
10.2 |
11.5 |
0.31 |
1.8 |
24.4 |
28.6 |
1130 |
0.565 |
60 |
30 |
|
50 |
9.2 |
1.5 |
11.6 |
13.5 |
0.31 |
1.9 |
28.2 |
33.0 |
1500 |
0.393 |
55 |
30 |
|
三芯 |
||||||||||||
|
1.5 |
1.5 |
0.8 |
3.0 |
3.5 |
0.16 |
1.4 |
9.8 |
11.4 |
180 |
13.7 |
150 |
75 |
|
2.5 |
1.95 |
0.8 |
3.4 |
3.9 |
0.16 |
1.4 |
10.7 |
12.5 |
220 |
8.21 |
130 |
65 |
|
4 |
2.5 |
0.8 |
3.9 |
4.6 |
0.21 |
1.4 |
12.0 |
14.1 |
300 |
5.09 |
110 |
55 |
|
6 |
3.0 |
0.9 |
4.6 |
5.4 |
0.21 |
1.4 |
13.6 |
16.0 |
380 |
3.39 |
90 |
45 |
|
10 |
3.9 |
1.1 |
5.8 |
6.8 |
0.26 |
1.5 |
16.7 |
19.6 |
620 |
1.95 |
85 |
45 |
|
16 |
5.0 |
1.1 |
7.2 |
8.5 |
0.26 |
1.6 |
19.1 |
22.3 |
800 |
1.24 |
70 |
35 |
|
25 |
6.4 |
1.3 |
8.6 |
10.0 |
0.26 |
1.7 |
22.9 |
26.8 |
1140 |
0.795 |
65 |
35 |
|
35 |
7.7 |
1.3 |
10.2 |
11.5 |
0.31 |
1.8 |
26.0 |
30.5 |
1500 |
0.565 |
60 |
30 |
|
50 |
9.2 |
1.5 |
11.6 |
13.5 |
0.31 |
2.0 |
30.3 |
35.4 |
2050 |
0.393 |
55 |
30 |
|
四芯
|
||||||||||||
|
1.5 |
1.5 |
0.8 |
3.0 |
3.5 |
0.16 |
1.4 |
10.5 |
12.3 |
210 |
13.7 |
150 |
75 |
|
2.5 |
1.95 |
0.8 |
3.4 |
3.9 |
0.21 |
1.4 |
11.8 |
13.9 |
280 |
8.21 |
130 |
65 |
|
4 |
2.5 |
0.8 |
3.9 |
4.6 |
0.21 |
1.4 |
13.1 |
15.3 |
360 |
5.09 |
110 |
55 |
|
6 |
3.0 |
0.9 |
4.6 |
5.4 |
0.21 |
1.4 |
14.9 |
17.4 |
470 |
3.39 |
90 |
45 |
|
10 |
3.9 |
1.1 |
5.8 |
6.8 |
0.26 |
1.6 |
18.4 |
21.6 |
780 |
1.95 |
85 |
45 |
|
16 |
5.0 |
1.1 |
7.2 |
8.5 |
0.26 |
1.7 |
21.1 |
24.6 |
1020 |
1.24 |
70 |
35 |
|
25 |
6.4 |
1.3 |
8.6 |
10.0 |
0.31 |
1.8 |
25.6 |
29.9 |
1490 |
0.795 |
65 |
35 |
|
3X35+25 |
7.7/6.4 |
1.3/1.3 |
10.2/8.6 |
11.5/10.0 |
0.31 |
1.9 |
30.0 |
35.1 |
1820 |
0.565 |
60 |
30 |
|
3X50+25 |
9.2/6.4 |
1.5/1.3 |
11.6/8.6 |
13.5/10.0 |
0.31 |
2.1 |
34.9 |
40.8 |
2480 |
0.393 |
55 |
30 |
(a)= 仅供参考
