EN 50382高温电缆
- FIREROL 高温单芯屏蔽电缆 1.8/3 kV或 3.6/6 kV
EN 50382-2 (FRL-HT-3S-OS, FRL-HT-6S-OS)
应用

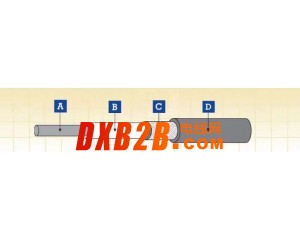

电缆结构 :
-
导体 符合HD 383 (IEC60228) 的5 类柔软镀锡退火铜丝 绝缘 符合EN 50382-1 标准硅橡胶(EI 112) 总屏蔽 退火镀锡铜线 外护套 符合EN 50382-1 标准低烟无卤(LSZH) 弹性化合物(EM 105, EM 106 或EM 107) -
标准
-
电气及机械性能 :
-
额定电压 1.8/3 kV或 3.6/6 kV 导体最高额定温度 90°C( 固定安装) 允许最低环境温度 -25°C/-40°C( 固定安装) 弯曲半径 3 x OD (D<12mm); 4 x OD (D>12mm)
化学及环境特性:
-
EN 60684-2 不含氟 EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱 EN 50305 耐臭氧
车载系统应用的防火性能 :
-
EN 50306-2 危险等级 HL1, HL2/HL3, HL4 DIN 5510-2 安全等级 1/2/3/4 BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II NF F 16-101 F0
基本防火性能 :
-
EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2) 单根绝缘电线( 电缆) 垂直火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3-24;
NF C 32-070 2.2 (C1); VDE 0472 Teil 804成束电线( 电缆) 火焰传播测试 EN 50268-2; IEC 61034-2; NF C 32-073 ;
NF C 20-902; NF F 16 101; VDE 0472 Teil 816烟密度测试 EN 50267-2-1; IEC 60754-1; NF C 32-074;
NF C 20-454; VDE 0472 Teil 815无卤测试 EN 50267-2-2/3; IEC 60754-2; NF C 32-074;
NF C 20-453; VDE 0472 Teil 813
气体腐蚀性测试 ( 酸度 & 传导性) EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853 毒性指数测试 NF F 63 808; BS6853; NF F 16 101 烟指数测试
FRL-HT-3S-OS 1.8/3 kV :
-
标称截面积 导体直径
(a)最小平均
绝缘厚度最小平均
绝缘厚度最小平均
护套厚度线缆外径 重量 最大导体直流阻抗 最小绝缘阻抗 min max 镀锡铜 退火铜 20°C 20°C 20°C 150°C mm2 n x mm mm mm mm mm mm kg/km MΩ x km MΩ x km MΩ x km MΩ x km 1.5 1.5 1.3 1.4 0.16 6.8 7.9 113 13.7 13.3 670 1.30 2.5 1.95 1.3 1.4 0.16 7.2 8.4 134 8.21 7.98 570 1.10 4 2.5 1.3 1.4 0.21 7.7 9.0 171 5.09 4.95 480 0.90 6 3.0 1.3 1.4 0.21 8.2 9.6 205 3.39 3.30 420 0.80 10 3.9 1.5 1.4 0.21 9.4 11.0 283 1.95 1.91 380 0.70 16 5.0 1.5 1.4 0.26 10.5 12.2 381 1.24 1.21 310 0.60 25 6.4 1.8 1.4 0.26 12.3 14.4 539 0.795 0.780 300 0.60 35 7.7 1.8 1.4 0.31 13.6 15.9 682 0.565 0.554 250 0.50 50 9.2 1.8 1.4 0.31 15.0 17.5 882 0.393 0.386 220 0.40 70 11.0 1.8 1.5 0.31 16.8 19.7 1174 0.277 0.272 200 0.40 95 12.5 2.2 1.5 0.31 19.0 22.2 1483 0.210 0.206 190 0.40 120 14.2 2.2 1.6 0.31 20.8 24.3 1819 0.164 0.161 180 0.30 150 15.8 2.2 1.6 0.31 22.3 26.1 2188 0.132 0.129 160 0.30 185 17.5 2.4 1.7 0.31 24.5 28.6 2606 0.108 0.106 160 0.30 240 20.1 2.4 1.8 0.31 27.1 31.7 3318 0.0817 0.0801 140 0.20 300 22.5 2.4 1.9 0.31 29.5 34.6 4015 0.0654 0.0641 120 0.20 400 25.8 2.6 2.0 0.31 33.2 38.9 5170 0.0495 0.0486 120 0.20
FRL-HT-6S-OS 3.6/6 kV :
-
标称截面积 导体直径
(a)最小平均
绝缘厚度最小平均
绝缘厚度最小平均
护套厚度线缆外径 重量 最大导体直流阻抗 最小绝缘阻抗 min max 镀锡铜 退火铜 20°C 20°C 20°C 150°C mm2 n x mm mm mm mm mm mm kg/km MΩ x km MΩ x km MΩ x km MΩ x km 2.5 1.95 2.6 1.4 0.16 9.9 11.6 209 8.21 7.98 870 1.70 4 2.5 2.6 1.4 0.16 10.4 12.2 240 5.09 4.95 750 1.50 6 3.0 2.6 1.4 0.21 10.9 12.8 291 3.39 3.30 670 1.30 10 3.9 2.6 1.4 0.21 11.8 13.8 363 1.95 1.91 570 1.10 16 5.0 2.6 1.4 0.21 12.8 15.0 453 1.24 1.21 480 0.90 25 6.4 2.9 1.4 0.26 14.7 17.2 640 0.795 0.780 430 0.80 35 7.7 2.9 1.4 0.26 15.9 18.6 770 0.565 0.554 380 0.70 50 9.2 2.9 1.5 0.31 17.5 20.5 1012 0.393 0.386 330 0.60 70 11.0 2.9 1.5 0.31 19.2 22.4 1307 0.277 0.272 280 0.50 95 12.5 2.9 1.6 0.31 20.8 24.3 1586 0.210 0.206 250 0.50 120 14.2 2.9 1.6 0.31 22.4 26.2 1916 0.164 0.161 230 0.40 150 15.8 2.9 1.7 0.31 24.1 28.2 2309 0.132 0.129 210 0.40 185 17.5 3.2 1.8 0.31 26.4 30.9 2750 0.108 0.106 210 0.40 240 20.1 3.4 1.9 0.31 29.4 34.4 3420 0.0817 0.0801 190 0.30 300 22.5 3.4 1.9 0.31 31.7 37.1 4150 0.0654 0.0641 170 0.30 400 25.8 3.4 2.0 0.31 35.0 40.9 5200 0.0495 0.0486 150 0.30 - (a)= 仅供参考
