柔性中度拖链护套电缆典型应用:
适用于工业环境下的频繁弯曲、连续往复运动下的安装,如现代化机械标准部件的拖链中及物流系统、操控系统、伺服编码器系统、机械自动化系统等。如数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械(人)手、建筑机械、重型机械厂、汽车制造、起重运输设备、自动化仓库、码头等室内外环境需要的场所。
柔性中度拖链护套电缆产品型号:

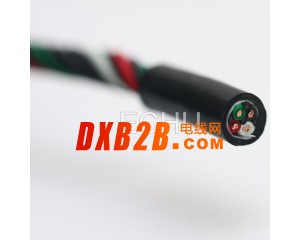

TRVV 中度柔性非屏蔽拖链电缆
柔性中度拖链护套电缆结构:
导体:超细精绞无氧铜丝 符合VDE0295 CLASS 6标准
绝缘:特殊混合PVC柔性绝缘
线芯:两芯及以上集束绞合
护层:(可选)无纺布
护套:丁腈混合柔性护套
颜色: 黑色(RAL9005) 灰色(RAL7001) 橙色(RAL2003)
额定电压: 截面<0.5mm2:300/300V 截面≥0.5mm2:300/500V
测试电压: 2000V
使用温度范围:
固定安装:-30℃~+70℃ 移动安装:-20℃~+70℃
最小弯曲半径: 固定安装:5xD电缆外径
移动安装:当行程<10米时,弯曲半径为8xD电缆外径 当行程≥10米时,弯曲半径为10xD电缆外径
移动特性:敷设行程:50m,加速度20m/S2,移动速度5m/S 弯曲寿命30次/分钟,>300万次
柔性中度拖链护套电缆常用规格:
型号 | 规格 | 导体材质 | 外护套材质 | 是否带屏蔽 | 屏蔽材质 | 单护套/双护套 | |
截面积(mm2) | 芯数(芯) | ||||||
TRVV | 0.1~1.5 | 2~40 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 2.0~2.5 | 2~33 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 4.0 | 2~25 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 6.0 | 2~19 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 10.0 | 2~10 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 16.0 | 2~9 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 25.0 | 2~6 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
TRVV | 35.0 | 2~5 | 裸铜或镀锡铜 | 特殊PVC | 否 | - | 单 |
