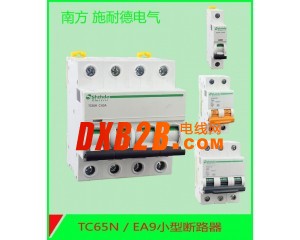

南方施耐德 小型断路器TC65N

南方施耐德 小型断路器TC65N

南方施耐德TC65N小型断路器符合IEC60947-2/GB14048.2标准，TC65N断路器适用于工业、民用建筑，能源及基础设施等领域低压终端配电。

TC65断路器的功能：短路保护；过载保护；控制用；隔离用。南方施耐德电气有限公司

南方施耐德TC65N小型断路器技术参数

南方施耐德TC65N小型断路器额定电流：TC65N-6A、10A、16A、20A、25A、32A、40A、50A、63A。

南方施耐德TC65N小型断路器极数（P）：1P、2P、3P、4P。

南方施耐德TC65N小型断路器额定工作电压：1P、2P：AC230V/400V；3P、4P：AC400V

南方施耐德TC65N小型断路器分断能力：6kA

南方施耐德TC65N小型断路器冲击耐受电压：6kV。

C型脱扣特性：瞬时脱扣5～10In。

C型断路器：保护常规负载和配电线缆，一般用于照明线路。

D型脱扣特性：瞬时脱扣10～14In。

D型断路器：保护起动电流大的冲击性负载，一般用于电动机、变压器。

隔离功能：分断指示，手柄上绿色标志表示触头处于断开位置。

快速闭合：触头的闭合与操作者操作方式无关，这种设计将显著降低操作时电弧对触头的影响，延长断南方施耐德TC65N小型断路器路器的电气寿命。

机械寿命（O-C）：200000次。

环境：使用温度环境-30至+70度

抗湿热性：2类（温度55度，相对湿度95%）

参考重量（克）：1P：110g；2P：220g；3P：340g；4P：450g；

接线：隧道式接线端子

接线端子面积：*1—32A，适用于1 6 mm²多股导线，或25mm²及以下单股导线

              *40—63A，适用于25mm²多股导线，或35mm²及以下单股导线

外形尺寸：81（45）×18（1P=18；2P=36；3P=54；4P=72）×70

安装尺寸：35mm标准导轨安装
