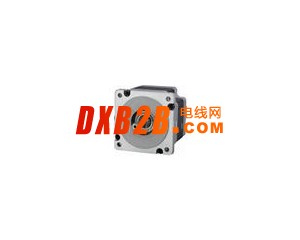

通用规格（General specifications）
步距精度………………5%
温升……………………80℃ Max
环境温度………………-20℃～+50℃
绝缘电阻………………100MΩMin 500VDC
耐压……………………500V AC 1minute
径向跳动………………最大0.02mm（450g负载）
轴向跳动………………最大0.08mm（450g负载）
电气规格（Specifications）
|
型号
|
步距角
|
电机长度
|
保持转矩
|
额定电流
|
相电阻
|
相电感
|
转子惯量
|
电机重量
|
||
|
Model
|
Step Angle
（°）
|
Length
L (mm)
|
Holding Torque
(N.m)
|
Current(A/Phase)
|
Resistance
(Ω)
|
Inductance (mH)
|
Rotor inertia
(g.cm2)
|
Weight
(Kg)
|
||
|
四出线并联
|
四出线
串连
|
六出线
|
||||||||
|
J86HB65-04
|
1.8
|
65
|
3.3
|
4.0
|
3.0
|
4.3
|
1.4
|
3.9
|
1000
|
1.7
|
|
J86HB80-04
|
80
|
4.5
|
6.0
|
3.0
|
4.2
|
0.8
|
3.5
|
1400
|
2.3
|
|
|
J86HB118-06
|
118
|
8.5
|
6.0
|
4.0
|
4.2
|
1.2
|
6.5
|
2700
|
3.8
|
|
|
J86HB156-06
|
156
|
12
|
6.2
|
4.0
|
4.2
|
1.25
|
9
|
4000
|
5.4
|
|
外形尺寸（Dimension）
|
J86HB65-04
|
9.5
|
扁丝25×1
|
|
J86HB80-04
|
12.7
|
扁丝25×1
|
|
J86HB118-06
|
12.7
|
平键5×25
|
|
J86HB156-06
|
12.7
|
平键5×25
|
矩频特性曲线图（Frequency-torque characteristics）
接线图（Connections）
