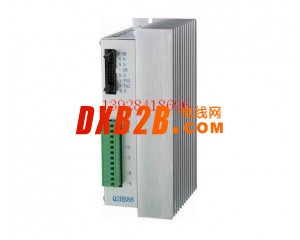

Q2HB88M为等角度恒力矩细分型驱动器，最高细分数能达到480细分，驱动电压直流DC24V-80V，适配电流在8A以下，外径86-110mm的各种型号的二相混合式步进电机。该产品广泛应用于雕刻机、中型数控机床、包装机械等分辨率较高的数控设备上。
|
R-1
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
A
|
B
|
C
|
D
|
E
|
F
|
|
Q2HB88M Im(A)
|
0.5
|
1.0
|
1.5
|
2.0
|
2.5
|
3.0
|
3.5
|
4.0
|
4.5
|
5.0
|
5.5
|
6.0
|
6.5
|
7.0
|
7.5
|
8.0
|
|
Q2HB613M Im(A)
|
0.4
|
0.8
|
1.2
|
1.6
|
2.0
|
2.4
|
2.8
|
3.2
|
3.6
|
4.0
|
4.4
|
4.8
|
5.2
|
5.6
|
6.0
|
6.4
|
|
SK1
|
F
|
E
|
D
|
C
|
B
|
A
|
9
|
8
|
7
|
6
|
5
|
4
|
3
|
2
|
1
|
0
|
|
|
M
|
DP1=ON
|
1
|
1.5
|
2
|
2.5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
12.5
|
16
|
20
|
24
|
25
|
|
DP1=OFF
|
26.5
|
32
|
40
|
48
|
50
|
60 |
64
|
80
|
100
|
120
|
150
|
160
|
200
|
240
|
400
|
480
|
|
|
DP1
|
与SK1组合成第一组细分设定
|
|
DP2
|
与SK2组合成第二组细分设定
|
|
DP3
|
ON, 双脉冲：PU为正向步进脉冲信号，DR为反向步进脉冲信号
|
|
OFF, 单脉冲：PU为步进脉冲信号，DR为方向控制信号
|
