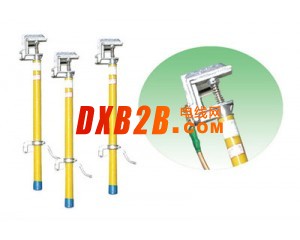

室内手握式接地线

晋州鑫宇电气有限公司专业生产：接地线→高压接地线→手握式接地线（线路型室外接
地线）产品分类：接地线→短路接地线→携带型短路接地线→手握式高压接地线产品名称
：JDX-W型 手握式携带型短路接地线规格型号：10KV手握式接地线 35KV 手握式接地线
66KV 单舌式接地线 10KV 单簧式接地线 220KV 单簧式接地线 500KV 单舌式接地线接地
棒材质： 绝缘玻璃钢接地线特点： 接地线按使用环境不同可分为： 1室外接地线:尺寸
长度一般为:3×1.5米＋13.5米 (其中3指接地线分相数,既有3根分叉。1.5指分相的长度。
13.5指汇流夹到接地线夹之间接地铜线的长度) 2室内接地线:尺寸长度一般为:3×1米＋5
米(其中3指接地线分相数,既有3根分叉。1.5指分相的长度。5指汇流夹到接地线夹之间接
地铜线的长度) 3个人保安线: 备注:接地棒绝缘杆的长度可根据用户的要求定做 携带型短
路接地线一、概述 JDX系列携带型短路接地线是按能源部SD332-89技术标准，结合广大电
力工作者对接地线的改进要求，由本公司科研人员及电力系统工程技术人员共同开发的一
种新型产品。JDX系列携带型短路接地线于2000年6月通过电力部安全工器具质量监督检测
测试中心的型式试验，所有试验项目全部合格。 二、结构特点 1. 由导线端线夹、短路线
、汇流夹、接地线、接线鼻、接地端线夹或临时接地极以及接地操作棒等组成。 2. 导线
端和接地端的线夹采用优质铝合金压铸，与其配套的紧固件金属均经镀镍处理。 3.接地操
作棒采用绝缘性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄
加装硅橡胶护套，合牢固，绝缘更为安全可靠。 4.短路线与接地线采用多股优质软铜线绞
合而成,并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，确保作
业人员在操作中的安全。 5.接线鼻和汇流夹与接地铜线及外护套采用压接新工艺,软连接
可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。 三、分类及型
号说明按接地操作棒功能及结构分类： JDX系列短路接地线按照操作棒接电线夹与短路接
地引导线不同分别进行分类： 1、 线路型短路接地线：适用于架空线路停电检修用。主要
有：（1）双舌式接地棒（双簧接地棒）：具体规格分为：JDX-S-10KV双簧接地棒，JDX-S-
35KV双簧接地棒，JDX-S-110KV双簧接地棒，JDX-S-220KV双簧接地棒，JDX-S-330KV双簧接
地棒，JDX-S-500KV双簧接地棒。 (2) 单舌式接地棒 (单簧接地棒) ：具体规格分为：JD
X-D-10KV单簧接地棒，JDX-D-35KV单簧接地棒，JDX-D-110KV单簧接地棒，JDX-D-220KV单
簧接地棒，JDX-D-330KV单簧接地棒，JDX-D-500KV单簧接地棒。 （3）螺旋压紧式(线路
型)：具体规格分为：JDX-L-10KV螺旋压紧式接地棒，JDX-L-35KV螺旋压紧式接地棒，JDX-
L-110KV螺旋压紧式，JDX-L-220KV螺旋压紧式接地棒，JDX-L-330KV螺旋压紧式接地棒，JD
X-L-500KV螺旋压紧式接地棒 2、 变电型短路接地线：适用于铜铝排母线和室内外开关柜
内停电检修用。 (1) 平口螺旋压紧式接地棒 (2) 手握式接地棒 3按短路接地引导线分：
(1) 组合式接地线。三相短路接地线经汇流夹后共同使用一条接地引导线接地。 (2) 分相
式接地线。每相短路接地线由独立的引导线接地。备注：短路接地线接地引导线标称截面
有：16 mm2;, 25mm2;, 35mm2;, 50mm2;,70mm2;,95mm2;可根据电压等级及额定短路电流大
小进行选择
注意：如有特殊可根据客户要求定做
