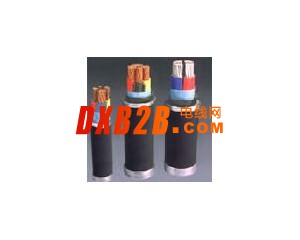

“喜爱”牌、“锡缆”牌国标电力电缆

1. 塑力缆型号范例：VV-0.6/1-4X2.5           VV-0.6/1-3X150+1X195

                                VV22-0.6/1-3X50          VV22-0.6/1-3X70+2X35

2. 铜芯塑力缆型号、名称及主要用途

3．电缆结构

紧压导体、聚氯乙烯绝缘、填充、绕扎带、内衬、铠装（钢带、钢丝）、外护套。详见结构图。

4． 塑力缆各部分的作用

a. 采用紧压导体，大家知道导体表面是电流集中的地方，也是电场最大的地方，对于中、高压电缆来讲导体表面不平整最容易造成电场集中，使电缆绝缘受到损伤，紧压导体有利于内屏蔽挤出的均匀性。

b. 聚氯乙烯绝缘：这是一种优异的绝缘材料，在耐低温性和韧性方面比交联聚乙烯绝缘要差些。

c. 填充:普通的填充就是让电缆圆整,提高电缆的圆整度,力缆里面一般规定电缆的不圆度要小于10%。

d． 电缆护层

   内护层作用：（1）是在铠装过程中作为铠装层的衬垫，可以防止金属护层或成缆线芯装铠层碰伤。（2）是在敷设运行中，可以抵御外界腐蚀介质的侵入，防止金属护套与外界腐蚀介质的接触，减少化学腐蚀和电化学腐蚀，从而延长电缆的使用寿命。

 铠装层的主要作用：是防止电缆在敷设过程中或运行过程中遭受可能遇到的机械损伤，以确保内护层的完整性。（1）钢带铠装能承受一定的压力，但不能承受拉力，故钢带铠装的电缆可以直接埋地敷设，而不适宜水底敷设。（2）钢丝铠装能承受一定的拉力，故河或海底敷设的电缆一定要用钢丝来做铠装层。（3）单芯电缆一般应选用钢丝铠装，钢带铠装只用于直流（若用于交流系统会产生涡流损耗，影响电缆载流量）。

 外护层作用：保护内护层不受机械损伤和化学腐蚀，增强机械强度。
