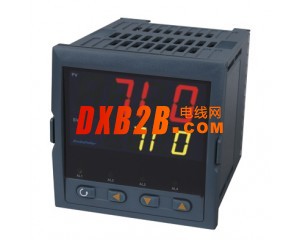

| RK730系列智能型温度控制器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。 2、采用先进的人工智能PID调节算法，无超调，具备自整定（AT）功能。 3、具备手动/自动无扰动切换功能及上电软启动功能。 4、采用洛克菲勒公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。 5、采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。 6、人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。 7、全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。 8、“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。 9、抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号定义 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RK系列仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。模块可以与仪表一起购买也可以分别购买，自由组合。仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RK系列仪表型号共由8部分组成： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ① 基本功能为RK730系列； ② 面板尺寸为A型（96×96mm）； ③ 辅助输入（MIO）没有安装模块； ④ 主输出（OUTP）安装X3线性电流输出模块； ⑤ 报警（ALM）安装L5双路继电器触点输出模块； ⑥ 辅助输出（AUX）没有安装模块； ⑦ 通讯（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4； ⑧ 仪表供电电源为24VDC电源。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 选型方法： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主型号+外型尺寸+辅助输入+主输出+辅助接口+通讯。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 以下为型号中8个部分的含义： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
① 表示仪表基本功能： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ③ 表示仪表辅助输入（MIO）安装的模块规格：可安装I2、I4、V等模块，N表示没有安装，下同。 ④ 表示仪表主输出（OUTP）安装的模块规格：可安装L1、L2、L4、W1、W2、G、K1、K3、K5、K6、X3、X5等模块。 ⑤ 表示仪表报警（ALM）安装的模块规格：可安装L1、L2、L4、L5等模块。 ⑥ 表示仪表辅助输出（AUX）安装的模块规格：可安装L1、L2、L4、L5、W1、W2、G、K1、X3、X5、R等模块。 ⑦ 表示仪表通讯（COMM）安装的模块规格：可安装S、S4等模块。 ⑧ 表示仪表供电电源：不写表示使用100~240VAC电源，24VDC表示使用20-32VDC或AC电源。 备注说明： 1、在选择仪表的时候要注意，D面板的仪表没有MIO口，而且COMM口和ALM口公用，如果选择带有RS485通讯接口则仪表就不再有ALM口，反之亦然。 2、如果仪表在MIO口选择了I5模块，表示仪表具备双值切换功能，可以连用外部开关对仪表的给定值进行切换，当外部开关闭合或者打开仪表可以在不同的两个给定值之间切换。 3、仪表本身还具备加热/制冷双输出功能，在仪表的AUX口选择制冷输出信号模块，设置仪表参数OPL小于零，仪表就具备加热制冷双输出功能。 4、如果仪表在通讯COMM口选择X3、X5模块，则表示将测量值变送输出。（在选择模块的时候同样注意选择自带隔离电源的模拟量输出模块。） 5、所有E5面板的仪表可以通过1394线连接E8面板显示和对参数进行修改。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 功能模块 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N 没有安装模块 L1 单路继电器输出模块，250VAC/2A，采用优质国产继电器； L2 小体积单路继电器输出模块，250VAC/1A，采用进口品牌继电器； L4 单路继电器输出模块，250VAC/2A，采用进口品牌继电器； L5 双路进口品牌继电器常开触点输出模块，OP1及OP2分别控制阀门电机的正/反转； W1 可控硅无触点常开式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点； W2 可控硅无触点常闭式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点； G 固态继电器（SSR）电压输出模块（12VDC/30mA）； K1 “烧不坏”单路可控硅过零触发输出模块，可触发5~500A双向或二个反并联的单向可控硅； K3 “烧不坏”三路可控硅过零触发输出模块，每路可触发5~500A双向或二个反并联的单向可控硅； K5 “烧不坏”单路可控硅移相触发输出模块，适合200~240VAC电网； K6 “烧不坏”单相可控硅移相触发输出模块，适合340~415VAC电网范围使用； X3 光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，占用仪表内部12VDC电源； X5 自带隔离电源的光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，不占用仪表内部12VDC电源； S 光电隔离的RS485通讯模块，使用仪表内部12VDC电源； S4 光电隔离的RS485通讯接口，自带隔离DC/DC电源转换器，不占用仪表内部电源； V 分别为24V、12V、10V电源输出模块，最大电流50mA，可供外部传感器等使用； I2 开关量/频率信号输入接口，可用于外部开关接点或频率信号输入，含12VDC电源输出供外部传感器使用； I4 可扩充0~20mA或4~20mA电流信号输入，并且内置24VDC电源输出，可直接连接二线制变送器； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
