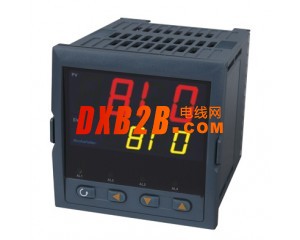

洛克菲勒RK910系列高性能温控器

点击图片查看原图

品牌：	ROCKEFELLER/洛克菲勒
型号：	RK910
单价：	面议
起订：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
所在地：	广东深圳市
有效期至：	长期有效
最后更新：	2011-04-14 16:17
浏览次数：	202

公司基本资料信息

产品详细说明

RK810/810C/910/910C系列高性能温度控制器

主要特点

1、输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格，测量精度达0.2级。
2、采用先进的人工智能PID调节算法，无超调，具备自整定（AT）功能及全新的精细控制模式。
3、采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
4、使用14位分辨率0.2%高精度电流输出模块X3/X5，电流输出精度领先同类产品。
5、每秒12.5次测量采样数率，最小控制周期达0.24秒，能适应快速变化对象的控制精度。
6、人性化设计的操作方法，易学易用。
7、允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
8、全球通用的100~240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
9、抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。

型号定义

　　RK系列仪表硬件采用了先进的模块化设计。仪表最多允许安装5个模块，辅助输入（MIO）、主输出（OUTP）、报警（ALM）、辅助接口（AUX）、通讯（COMM）。模块可以与仪表一起购买也可以分别购买，自由组合。仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。

RK系列仪表型号共由8部分组成：

RK810	A	N	X3	L5	N	S4	24VDC
①	②	③	④	⑤	⑥	⑦	⑧

① 基本功能为RK810系列；
② 面板尺寸为A型（96×96mm）；
③ 辅助输入（MIO）没有安装模块；
④ 主输出（OUTP）安装X3线性电流输出模块；
⑤ 报警（ALM）安装L5双路继电器触点输出模块；
⑥ 辅助接口（AUX）没有安装模块；
⑦ 通讯（COMM）装有自带隔离电源的光电隔离型RS485通讯接口S4；
⑧ 仪表供电电源为24VDC电源；

选型方法：

主型号+外型尺寸+辅助输入+主输出+辅助接口+通讯。

以下为型号中9个部分的含义：

① 表示仪表基本功能：
RK810基本型0.2级精度的人工智能工业调节器，多种报警模式及变送、通讯等功能；
RK810C程序型人工智能工业调节器，在RK810基础上增加30+20段时间程序控制功能；
RK910功能增强型人工智能工业调节器，在RK810基础上增加手动/自动无扰动切换，阀门电机控制等功能；
RK910C程序型人工智能工业调节器，在RK910基础上增加30+20段时间程序控制功能。
② 表示仪表面板尺寸规格：
A 面板96×96mm，开口92×92mm，插入深度为100mm
A2 在A基础上增加25段4级亮度光柱显示功能
B 面板72×72mm，开口68×68mm，插入深度为95mm
C 面板48×96mm（宽×高），开口45×92mm，插入深度为100mm；
C2 在C基础上增加25段4级亮度光柱显示功能
C5 无显示面板，采用DIN导轨安装方式，48×96mm×110mm（宽×高×深）
D 面板96×48mm（宽×高），开口92×45mm，插入深度为100mm

③ 表示仪表辅助输入（MIO）安装的模块规格。（可安装I4、I5、V等模块）。
④ 表示仪表主输出（OUTP）安装的模块规格，用于仪表调节输出或SV/PV的变送输出。（可安装L1、L2、L4、G、X3、X5、W1、W2、K1、K3、K5、K6等模块）。
⑤ 表示仪表报警（ALM）安装的模块规格，用于仪表AL1及AL2报警输出。（可安装L1、L2、L5等模块）。
⑥ 表示仪表辅助输出（AUX）安装的模块规格，用于仪表AU1、AU2报警或调节辅助输出。（可安装L1、L2、L4、L5、G、X3、X5、R、V24等模块）。
⑦ 表示仪表通讯（COMM）安装的模块规格。（可安装S、S4、X3、X5、V24等模块）。
⑧ 表示仪表供电电源：不写表示使用100~240VAC电源，24VDC表示使用20-32VDC或AC电源。
备注说明：
1、在选择仪表的时候要注意，D面板的仪表没有MIO口，而且COMM口和ALM口公用，如果选择带有RS485通讯接口则仪表就不再有ALM口，反之亦然。
2、如果仪表在MIO口选择了I5模块，表示仪表具备双值切换功能，可以连用外部开关对仪表的给定值进行切换，当外部开关闭合或者打开仪表可以在不同的两个给定值之间切换。
3、仪表本身还具备加热/制冷双输出功能，在仪表的AUX口选择制冷输出信号模块，设置仪表参数OPL小于零，仪表就具备加热制冷双输出功能。
4、如果仪表在通讯COMM口选择X3、X5模块，则表示将测量值变送输出。（在选择模块的时候同样注意选择自带隔离电源的模拟量输出模块。）
5、所有E5面板的仪表可以通过1394线连接E8面板显示和对参数进行修改。

功能模块

N 没有安装模块
L1 单路继电器输出模块，250VAC/2A，采用优质国产继电器；
L2 小体积单路继电器输出模块，250VAC/1A，采用进口品牌继电器；
L4 单路继电器输出模块，250VAC/2A，采用进口品牌继电器；
L5 双路进口品牌继电器常开触点输出模块，OP1及OP2分别控制阀门电机的正/反转；
W1 可控硅无触点常开式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点；
W2 可控硅无触点常闭式开关输出模块，容量为100~240VAC/0.2A，具备“烧不坏”特点；
G 固态继电器（SSR）电压输出模块（12VDC/30mA）；
K1 “烧不坏”单路可控硅过零触发输出模块，可触发5~500A双向或二个反并联的单向可控硅；
K3 “烧不坏”三路可控硅过零触发输出模块，每路可触发5~500A双向或二个反并联的单向可控硅；
K5 “烧不坏”单路可控硅移相触发输出模块，适合200~240VAC电网；
K6 “烧不坏”单相可控硅移相触发输出模块，适合340~415VAC电网范围使用；
X3 光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，占用仪表内部12VDC电源；
X5 自带隔离电源的光电隔离型线性电流输出模块，支持0~20mA及4~20mA输出，不占用仪表内部12VDC电源；
S 光电隔离的RS485通讯模块，使用仪表内部12VDC电源；
S4 光电隔离的RS485通讯接口，自带隔离DC/DC电源转换器，不占用仪表内部电源；
V 分别为24V、12V、10V电源输出模块，最大电流50mA，可供外部传感器等使用；
I2 开关量/频率信号输入接口，可用于外部开关接点或频率信号输入，含12VDC电源输出供外部传感器使用；
I4 可扩充0~20mA或4~20mA电流信号输入，并且内置24VDC电源输出，可直接连接二线制变送器；

技术规格

输入规格	热电偶	K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26
	热电阻	Cu50、Pt100
	线性电压	0~5V、1~5V、0~1V、0~100mV、0~60mV、0~20mV等；0~10V（需在MIO位置安装I3模块）
	线性电流	（需外接精密电阻分流或在MIO位置安装I4模块）：0~20mA、4~20mA
	线性电阻	0~80欧、0~400欧（可用于测量远传电阻压力表）
测量范围	热电偶	K(-100~+1300℃)、S(0~1700℃)、R（0~1700℃）、T（-200~+390℃）、E(0~1000℃)、J(0~1200℃)、B（600~1800℃）、N(0~1300℃)、WRe3-WRe25（0~2300℃）、WRe5-WRe26（0~2300℃）
	热电阻	Cu50（-50~+150℃）、Pt100（-200~+800℃）
	线性输入	-9990~+30000由用户定义
测量精度	0.2级（0.25%FS±0.1℃）
采样周期	每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒
分辨率	0.1℃（当测量温度大于999.9℃时自动转换为按1℃显示），可选择按1℃显示
温度漂移	≤0.01%FS/℃（典型值约50ppm/℃）
响应时间	≤0.3秒（设置数字滤波参数dL=0时）
调节方式	位式调节方式（回差可调）
	人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法
输出规格（模块化）	继电器触点开关输出（常开+常闭）：1A/250VAC或1A/30VDC
	可控硅无触点开关输出（常开或常闭）：0.2A/100~240VAC（持续），2A（20mS瞬时，重复周期大于5S）
	SSR电压输出：12VDC/30mA(用于驱动SSR固态继电器)
	可控硅触发输出：可触发5~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块
	线性电流输出：0~10mA或4~20mA可定义（安装X3模块时输出电压≥10.5V；X5模块输出电压≥7V）
报警功能	上限、下限、偏差上限、偏差下限等4种方式，最多可输出3路，有上电免除报警选择功能
电磁兼容	IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV
隔离耐压	电源端、继电器触点及信号端相互之间≥2300V；相互隔离的弱电信号端之间≥600V
电源电压	A）100~240VAC：-15%、+10%；50/60Hz B）120-240VDC C）24VDC/VAC，-15%、+10%
电源功耗	≤5W
环境温度	温度0~60℃；湿度≤90%RH
面板尺寸	96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、48×48mm、72×72mm
开口尺寸	92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、45×45mm、68×68mm
插入深度	≤100mm
