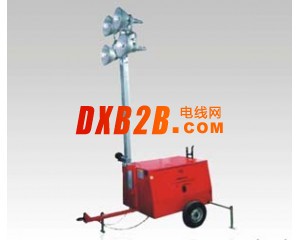

海洋王灯具 SFW6130 全方位移动照明灯塔 海洋王照明 海洋王移动照明车
概况：广泛适用于各种大型施工作业、矿山作业、维护抢修、事故处理和抢险救灾等工作现场对大面积、高亮度照明的需要。
一 性能
★SFW6130★ 采用4 个1000 W 高效节能灯头，照明亮度高，覆盖范围大，照明远近兼顾，光源寿命长达1 万小时以上，特别适合户外大型作业照明。
★SFW6130★ 灯塔升降杆采用高强度合金材料精制而成，能实现自动升降调节，最大升起高度为10 米；四个灯头可单独上下左右调节照射角度，使灯光覆盖整个工作现场。
★SFW6130★ 采用进口高性能发电机组供电，发电机组一次注满汽油可连续工作时间 9 小时；在有市电的场所，也可接通220V 交流电源实现长时间照明。
★SFW6130★ 遥控或点动开关两种方式控制升降杆的升降和立倒，操作简单、安全可靠；无线遥控方式可在30 米范围内控制升降杆的升降和立倒。
★SFW6130★ 灯塔整体采用各种优质合金材料制作，结构紧凑，性能稳定，能在各种恶劣环境和气候条件下正常工作，抗风等级为8 级。
★SFW6130★ 优化的结构设计，移动搬运方便、连接到拖车上可方便移动到任何施工、抢险现场。
二 使用：
1、安装U型支架
★SFW6130★① 打开车体侧门，拆除车体尾部安装位置上的内六角螺钉。
★SFW6130★② 将U型支架竖立在车体尾部的安装位置，U型支架的定位销位于左侧。
★SFW6130★③ 用内六角螺钉将U型支架固定在车体尾部。
2、安装拖杆
★SFW6130★① 用支撑物将车体前部顶起，然后打开车体侧门。
★SFW6130★② 用扳手将车体内部固定L型支架的螺栓拧下，然后抽出L型支架。
★SFW6130★③ 将拖杆插入车体，用螺栓固定在车体内部，随后放下前支撑脚，调节支撑脚到合适高度，然后插上固定销。
★SFW6130★④ 将车厢内部的锁链取出，挂在车厢底部两端的铁环上，随后用锁链钩住拖杆的挂钩；最后移出支撑物。
3、安装后支撑脚
★SFW6130★① 拔掉车厢尾部两侧固定后支撑脚的插销，拔出支撑脚到合适位置，然后插上固定销。
★SFW6130★② 摇动摇杆调整后支撑脚高度，使车轮离地，车体重量落在支撑脚上。
4、安装灯塔升降杆
★SFW6130★① 将灯塔升降杆抬到车体顶部，放置到U型支架内，保证U型支架内的插销插入升降杆上的定位孔。
★SFW6130★② 将升降杆上的六芯电缆、四芯电缆分别通过车体上的大、小葛兰接头引入车体，并按照图示将电缆线接好，注意电缆线的一一对应关系；安装时注意上好填料，拧紧葛兰接头，保证密封效果。
★SFW6130★③ 安装两根电缆线时，应注意在车体外面留有15-20CM的余量，以免升降杆升降时电缆线受力。
5、安装钢丝绳
★SFW6130★① 取下车体前端滑轮上面的两个定位销和升降杆前端的滑轮和定位销。
★SFW6130★② 将车体内绞盘上的钢丝绳穿过车体底部滑轮位置的方孔，从滑轮下槽部位拉出，然后从升降杆前部取下的滑轮绕过，并将滑轮安装在升降杆的前端位置，再将钢丝绳拉回到车体底部滑轮的上部孔位并用销轴将钢丝绳固定。注意保证钢丝绳前端的夹头方向朝向，并保证处于夹紧状态，不可松动。
★SFW6130★③ 安装升降杆前部滑轮的上方孔位的销轴，防止滑轮上钢丝绳脱落。
6、安装灯头
★SFW6130★① 拧下升降杆顶部横梁固定灯头的螺栓；然后调节四个灯头的安装支架致水平位置。
★SFW6130★② 将四个灯头依次固定在横梁上。
★SFW6130★③ 将四个灯头的输入电缆线接入升降杆顶部的接线盒中，按图示要求接好线；注意四个灯头的接线顺序。
★SFW6130★④ 安装好接线盒盖。
三 注意：
★SFW6130★1、调节水平仪：调节三个支撑脚高度，使水平仪水滴至中间位置。
★SFW6130★2、按照发电机组说明书要求加注燃油、机油。
★SFW6130★3、启动发电机组
★SFW6130★① 按照发电机组说明书启动发电机组。
★SFW6130★② 发电机组启动后必须将车体两个侧门打开，以利于空气对流。
★SFW6130★4、升起伸缩杆的检查工作
★SFW6130★① 根据照明要求，调整灯头照射角度；四个灯头均可在水平360°；上下180°范围内调节照射角度。
★SFW6130★② 取下车体前部的固定销。
★SFW6130★③ 检查灯塔顶部13米的高度内没有任何障碍物。
★SFW6130★ 检查钢丝绳完好情况；检查所有的固定销、螺栓安全锁定。
★SFW6130★5、立起伸缩杆
★SFW6130★① 打开车厢的操作面板，将操作控制面板上的转换开关旋至立/倒位。
★SFW6130★② 按动红色点动开关，升降杆点动立起；当按住3秒后，升降杆启动长动状态，升降杆连续立起。
★SFW6130★③ 当升降杆完全直立后，再次按动红色按钮，关闭电机；然后将车厢前部的固定销插入升降杆，固定。
★SFW6130★6、升起伸缩杆
★SFW6130★① 将操作控制面板上的转换开关旋至“升降”位。
★SFW6130★② 按动红色点动开关，升降杆点动升起；当按住3秒后，升降杆启动长动状态，升降杆连续立起。
★SFW6130★③ 根据照明需要确定伸缩杆的升起高度，再次按动红色按钮，关闭电机；升降杆停止升起；升降杆最大升起高度为10米。
★SFW6130★④ 升降杆升到位后，将操作面板上的转换开关旋至中间位置，以防误操作。
★SFW6130★7、打开灯具，进行照明
★SFW6130★① 扳动控制面板上的四个照明开关，点燃灯具进行照明；灯泡启动时间约为10分钟；10分钟后灯泡完全启动。
★SFW6130★② 可根据需要点亮或关闭任何一套灯具。关闭灯具再次启动时，应等待20分钟左右，等灯泡完全冷却后，才能再次启动。
★SFW6130★③ 控制面板顶部设置有面板照明开关，当按动开关时，照明启动，可方便人员在夜间操作。
★SFW6130★8、遥控控制灯塔升降、立倒：灯塔升降杆的升降、立倒也可用遥控器进行控制，遥控器的控制范围为30米。
★SFW6130★① 遥控器上有A、B两个键；其中“A”键控制升/立，“B”键控制降/倒。
★SFW6130★② 用遥控器控制升降杆的升降：将控制面板上的旋转开关扳至“升降”位，然后安动A键；升降杆升起；按动B键，升降杆降下。
★SFW6130★③ 用遥控器控制升降杆的立倒：将控制面板上的旋转开关扳至“立倒”位，然后安动A键；升降杆立起；按动B键，升降杆倒下。
★SFW6130★9、关闭灯具：使用完后，应首先关闭灯具。打开车体操作面板，关闭四盏灯具。
★SFW6130★10、降下伸缩杆
★SFW6130★① 将操作控制面板上的转换开关旋至“升降”位。
★SFW6130★② 按住绿色按钮3秒后，升降杆正常降下。
★SFW6130★③ 当升降杆降到位时，再次按动绿色按钮，关闭电机。
★SFW6130★11、放倒伸缩杆
★SFW6130★① 检查升降杆放倒方向，无人员活动。
★SFW6130★② 将固定升降杆的固定销取下。
★SFW6130★③ 将操作控制面板上的转换开关旋至“立倒”位。
★SFW6130★④ 按住绿色按钮3秒后，升降杆缓慢放倒。
★SFW6130★⑤ 当升降杆杆放到位时，再次按动绿色按钮，关闭电机。
★SFW6130★⑥ 将车体尾端的固定销上好，防止移动时升降杆滑动。
★SFW6130★12、关闭发电机组
★SFW6130★① 关闭发电机组。
★SFW6130★② 关闭车体两个侧门。
★SFW6130★13、将车体连接到拖车
★SFW6130★① 将车体前端与拖车连接。
★SFW6130★② 收起三个支撑脚，并用锁销固定好。
★SFW6130★③ 取出车厢内部的车灯连接线与拖车接好即可将灯塔拖到指定地点。
四 品质保证：
本产品严格按照ISO9001:2000国际质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求,产品实行6年保用,光源保用一年 ,自购买之日起6年内，产品正常使用下出现任何故障由本公司负责免费维护.
