一、用途：

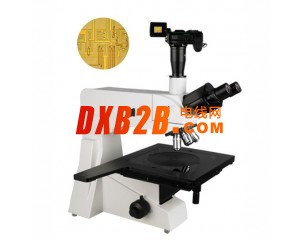

YYJ-800研究型正置金相显微镜是适用于对不透明物体的显微观察。本仪器配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，是金属学、矿物学、精密工程学、电子学等研究的理想仪器，特别适合铜业、铝业、钢铁行业观察金属组织。也适用于学校、科研、工厂等部门使用。
二、系统简介
本系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
YYJ-800 系列研究型正置金相显微镜，采用本公司的独特的无限远聚光系统
三、技术参数
1.目镜
|
类 别
|
放大倍数
|
视场(mm)
|
|
大视野目镜
|
10X
|
φ18
|
2.物镜
|
类 型
|
放大倍数
|
数值孔径NA
|
工作距离（mm）
|
|
平场消色差物镜
|
5X
|
0.12
|
18.3
|
|
10X
|
0.25
|
8.9
|
|
|
20X
|
0.40
|
8.7
|
|
|
40X
|
0.60
|
3.7
|
|
|
80X
|
0.80
|
0.96
|
3.光学放大倍数：50X -- 800X 系统参考放大倍数：50X-2600X
4.滤色片组：黄色、蓝色、绿色、磨砂玻璃
5.偏光装置：可插入式起偏振片和三目头内置检偏振片
6.载物台：(配有快速移动装置)
尺寸：250*230mm 移动范围：153*153mm[标配]
尺寸：274*274mm 移动范围：203*203mm[选配]
7.粗微同轴调焦机构，微动手轮格值：0.002mm
8.落射照明器：6V/20W卤素灯，亮度可调
9.防霉：特有的防霉系统
4.滤色片组：黄色、蓝色、绿色、磨砂玻璃
5.偏光装置：可插入式起偏振片和三目头内置检偏振片
6.载物台：(配有快速移动装置)
尺寸：250*230mm 移动范围：153*153mm[标配]
尺寸：274*274mm 移动范围：203*203mm[选配]
7.粗微同轴调焦机构，微动手轮格值：0.002mm
8.落射照明器：6V/20W卤素灯，亮度可调
9.防霉：特有的防霉系统
四、系统组成
电脑型(YYJ-800E): 1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机
数码相机型 (YYJ-800D): 1、金相显微 2、适配镜 3、数码相机
五、总放大参考倍数
YYJ-800E型：50--2600倍（17寸显示器） YYJ-800D型：50--1800倍(数码相机)
六、选购件
1.高像素成像系统 2.金相显微镜分析软件
