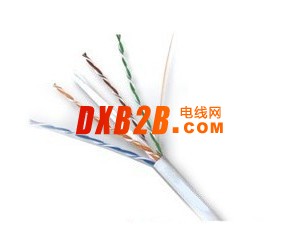

六类4对室内非屏蔽双绞线
■ 应 用
专门用于结构化综合布线的CAT.6局域网电缆，传输语音、数据和视频信号，支持当今及今后较长时
间数据业务的高带宽应用，特别是适用于各性能等级的快速以太网协议的传输应用
■ 特征及优点
室内/室外CAT.6非屏蔽电缆是专门为非屏蔽的电缆系统开发设计，该产品在各种性能参数上显著高
于TIA/EIA-568-B.2-1和ISO、IEC11801第二版对于CAT.6的要求。针对不同级别的防火等级要求，可以提
供不同材质护套，产品检验到350MHz的频率范围，以判断高频延伸平稳性，为今后网络升级应用提供保证。
■ 应用范围
VoIP、ISDN、Token 令牌环、100 Mbps TP-PMD
模拟和数据视频、TR-16 Acctive and Passive
155Mbit/622Mbit/1.2Gbit ATM
10/100/1000Base TX Fast
■ 结 构
结构：4×2 AWG23
导体：AWG23实心铜线
绝缘： HDPE
缆芯：4组线对成缆
护套：灰色、橙色和黑色
直径：6.3mm
■ 机械性能
弯曲半径：安装中最小8倍外径、安装后最小4倍外径
温度范围：安装中0℃~＋50℃、安装后-20℃~+60℃
■ 电气性能
直流电阻：≤7.5Ω/100m 电阻不平衡：≤5%
电容：≤5.6nF/100m 电容不平衡：≤330Pf/100m
绝缘电阻：≥5000MΩ.Km 特性阻抗：1-250MHz(100±15) Ω;250-600 MHz(100±15) Ω
时延差： ≤45ns 绝缘介电强度： DC 1kv(3s 不击穿)
|
订购信息： |
|||||||||||||
注：颜色、长度可根据用户要求定制。 |
|||||||||||||
