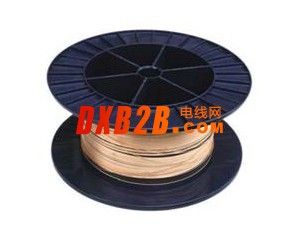

低双光折射旋转（Spun）光纤
LB650 | LB1300 | LBE1300 | LBS1300 | LB1500
在光纤玻璃成型的时候旋转玻璃里可以产生光导， 这样的作用是光纤中的不一致性分散于各个可能的方向，从而有效的将光纤的双光折射完全消除。 从而让我们得到了一种可以让任何偏振光通过的光纤， 甚至在光纤弯曲或者扭曲的情况下也有相同的效果。 于传统的保偏光纤相比，它既可以保持线性偏振光，也可以保持圆偏振光，在长距离传递有非常低的误码率，并且不需要任何的特殊处理(例如高温退火)。
依靠这种特殊性能，旋转光纤可以适应各种应用需要。 高内部双光折射预成型加上合成压力（LB650，LB1300以及LB1500）或者椭圆芯光纤LB1300产生的旋转光纤可以在弯曲以及扭曲的情况下相当精确的保持光的偏振。这避免了高昂的高温退火处理。偏振的保持的准确性在这里只跟内部产生的双光折射造成的误码有关，而跟光纤的长度没有关系。如果使用常规的单模光纤，光纤将不产生双光折射，那么偏振只能在很短的距离内或者没有弯曲的情况下才可以保持。
PMD in spun fiber
在光电感应或者远程通讯中，一般来说低双光折射旋转光纤可以显著的降低偏振模式的色散。而LB1300的偏振模式色散（Polarization mode dispersion）仅为传统通讯光纤的十分之一。
Spun fiber gratings
写在低双光折射光纤上的布拉格光栅，这样的光栅对光的偏振一点也不敏感。在普通光纤上写入的布拉格光栅会产生两个波谱峰，代表了两个偏振方向，而从低双光折射布拉格光纤光栅中反射回来只有一个波峰，就是波长的峰值。
描述
LB650
LB1300
LBE1300
LBS1300
LB1500
单位
适用波长
600-900
1300-1600
1300-1600
1300-1600
1500-1600
nm
截至波长
<580
<1280
<1250
<1280
<1450
nm
拍长
4
13
30
-
11
mm
Spin Period
3
3
3
3
3
mm
衰减
6
4
7.5
2.5
4.5
dB/km
模场直径
6
9
8×13
9
9
um
包层直径
125
um
衣层直径
250
um
包层连接性
<0.5
um
包层偏离度
<5
um
衣层材料
亚克力 acrylate
拉力测试
100
100
100
100
100
kpsi
弯曲半径
>15
>15
>30
>150
>15
mm
低双折射光纤的解答：
什么是双光折射光纤
双光折射光纤光纤是在光纤抽出预成型的时候旋转的工艺。这样可以将玻璃中的不统一性分布在各个方向上。由此所有的偏振错误便会在传输过程中相互消减掉。
旋转光纤和普通保偏光纤有什么区别？
高双光折射光纤，例如熊猫和蝴蝶结型光纤只能保持线性的偏振光，而低双光折射旋转光纤既可以保持线性偏振光也可以保持圆偏振光。也因为旋转光纤的一致性，所以当耦合光纤的时候不用进行准直。
旋转光纤在对接的时候是否需要像普通保偏光纤一样进行准直？
对旋转光纤来说，对应准确并不是非常重要的，所以在对接的时候不需要精确的准直。
为什么旋转光纤有很高的自生双光折射？
旋转光纤因为包层（或者椭圆芯）产生的压力所以有较高的内部低双光折射。这个较高的内部双光折射会抵消其他压力或者弯曲产生的偏振错误，因为它的轴向是旋转的，因此一致性非常的好，所以不会产生任何噪声给输出信号。
旋转光纤（spun）和Twist光纤有什么区别
旋转光纤（SPUN）在抽出的过程中旋转而产生。所以在其中没有任何旋转产生的内部残留应力。Twist光纤是在抽出之后开始旋转，虽然可以得到类似的保偏效果，但是因为光纤存在很强的内部残留应力，所以会影响光纤的寿命。 当然Twist光纤可以采用高温退火的处理来消除内部残留应力。
旋转光纤是否需要高温退火处理？
不用。光纤的高内部双光折射可以抵消何压力（应力）带来的负面效应。
旋转光纤的最小弯曲半径是多少？
旋转光纤的最小弯曲半径主要跟光纤的直径，拍长以及pitch有关。5mm拍长一般弯曲最小半径大约为1cm。
旋转光纤可以做到多少的偏振测量精度？
在光纤的弯曲承受度和精确度之间存在一种平衡。短的拍长可以承受更高的弯曲，但是高的内部
双光折射会产生小的错误。长的拍长光纤会对弯曲更加敏感，但是会带来更多的精确度。
什么是Pitch？
Pitch（旋转周期）实质光纤的径向旋转周期。这个周期越短，平均性越好。
是否可以测量pitch？
通过旋光测定法不能准却的测定pitch。但是可以通过检测剥皮后的光纤利用目测的方式来大致测量pitch。
旋转Spun光纤怎么进行分束，熔接，以及配合接头？
跟普通的通讯用光纤一样，旋转光纤可以进行分束，熔接，配合接头等处理。操作方法也一样。
是否提供连接头？
我们提供两端配有连接器的光纤。尅提供绝大多数常用连接器。
旋转光纤可否提供进行一些特殊的性能？
我们可以按照客户要求进行定制。我们可以改善如下几个参数： 拍长，特殊截至波长，包层以及衣层的厚度。
