一、仪器用途
相衬显微镜又称相差显微镜，针对透明样本因光晕难以被观测到细微结构的问题而开发设计。该系列产品以其出色的对比度和齐全的附件，成为生物学实验室仪器的最佳选择。结构设计符合人体工程学原理，从而大大减轻了疲劳，适合长时间工作。
广泛应用于生物学、细胞学、组织学、药物化学等研究工作。适用于医疗卫生机构、环境保护单位、实验室、研究所及高等院校等单位。
二、系统简介
本系统是将精密的光学显微镜相衬技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在显示屏上很方便地观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1．目镜
|
类 别
|
放大倍数
|
视场直径（mm）
|
|
平场目镜
|
10X
|
20
|
|
16X
|
18
|
|
|
20X
|
11
|
2．物镜
|
类 别
|
放大倍数
|
数值也径（NA）
|
工作距离（mm）
|
|
相衬物镜
|
4X
|
0.1
|
8.9
|
|
10X
|
0.25
|
8.7
|
|
|
40X
|
0.65
|
0.63
|
|
|
100X(油)
|
1.25
|
0.18
|
|
|
平场物镜
|
4X
|
0.1
|
8.9
|
|
10X
|
0.25
|
8.7
|
|
|
40X
|
0.65
|
0.63
|
|
|
100X(油)
|
1.25
|
0.18
|
3．光学放大倍数：40X-1600X 系统参考放大倍数：50X-2600X
4．聚光镜：1.25相衬聚光镜,可变光栏
5．.载物台：大小 145mm*135mm 移动范围 75mm*50mm 移动精度 0.1mm
6．调焦机构低位，粗微调同轴
7．滤色片：黄、绿、蓝、磨砂玻璃
8．照明：6V/20W卤素灯，光亮度可调

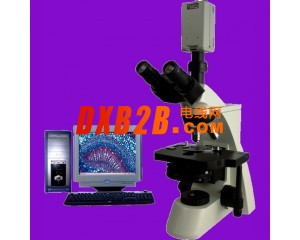

四、系统组成
电脑型（YYX-450E）1.相衬显微镜2.CCD摄像机3.适配器4.内置图像采集卡 5.计算机
数码型相衬显微镜（YYX-450D）1. 相衬显微镜 2.相机适配镜 3.数码相机
五、选购件
1．电脑型可选配高像素数字摄像机系统 2．平场生物物镜：4X 10X 20X 100X
