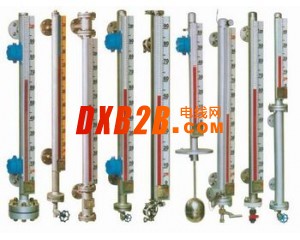

UHZ-58/C系列磁翻板液位计适用于开放或压力容器内的液体测量。该系列产品可以做到高密封、防泄漏和在高温．高压、高粘度，强腐蚀性条件下安全可靠地全过程测量液位。无盲区显示醒目、读数直观，测量范围大。 可选配液位开关．实现液位上下限报警和控制。 可选配液位变送传感器．将液位信号转换成二线制（4—20）mA标准信号，实现近距离检测．指示记录与控制。 该系列产品广泛用于电力、石油，化工、冶金，环保．船舶，建筑．食品等各行业生产过程中的液位测量与控制。
结构原理
磁翻板液位计结构基于旁通管原理，主导管内的液位和容器设备内的液位高度一致，根据阿基米德定理，磁性浮子在液体中产生的浮力和重力平衡浮子浮在液面上，当被测容器中的液位升降时，液位计主导管中的转浮子也随之升降浮子内的永久磁钢通过磁耦台驱动指示器内的红白翻柱翻1 80°，当液位上升时翻柱由白色转为红色当液位下降时羽柱由红色转为白色指示器的红，白界位处为容器内介质液位的实际高度从而实现液位的指示。
主要技术参数
测量范围：300～1 5000mm 准确度:±10mm，±16mm -翻柱直径:10mm，16mm
·工作压力: ≤2.5MPa（2.5MPa以上可另行设计） 防腐型≤1.OMPa 介质密度t≥O.45g／cm。
·介质密度差：≥0.15g／m。（测量界位） 介质温度：一20+250℃
介质粘度:≤O.4Pa.s对于粘度大的介质或温度低时易结昌的介质可根据用户要求选用加热型夹套式液位计。
·本公司出厂连接法兰尺寸DN20．PNl.0（公制管连接法兰 采用化工1988年最新颁布的HG20592—20635—97法兰标准．若采用其他法兰标准{如GB、AN sl，DIN等标准）请用户在订货时注明。对于高压型侧装式磁性液位计连接法兰采用HG20595—97带颈对焊连接法兰DN25．PN4 0密封面形式突面或凸面。远传配套仪表的主要技术参数请参阅本公司选型资料有关内容。如有特殊要求可在订货对商洽。
