一 . 用途和特點

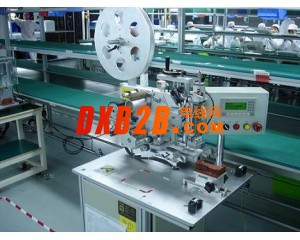

該機是用來將產品保護膜貼合到產品表面。該設備的特點是體積小, 定位簡單可靠, 安全; PLC控制，送料定位采用步進系統控制, 人機界面顯示及操作,控制精度高, 調整方便。運行平穩可靠，维修方便。
二 . 主要技朮參數
1. 每次只能為一個工作表面貼合保護膜，機台貼合規格可根據貼合的產品尺寸進行設計。
2. 吸頭重復定位精度: ±0.20mm（主要是保護膜來料尺寸偏差）
3. C/T: 6~8秒（机台:5~6s，人工:1~3s）,来料和环景保证良率可达100%
4. 電機功率: 100W 單相220V
5. 壓縮空氣: 0.5±0.05 MPa
6. 整機外形: 740(長)X720(寬)X1600(高)
7. 整機重量: 約150kg
三 . 結構與工作原理
該機主要由機架﹑基板組件，吸料貼裝組件，剝料板組件，治具架組件，調整支架組件，收料盘組件，給料盘組件，主動輪組件。
1. 機架主要由主支架、送料滑台支架和電控安裝箱三大部分組成。
2. 基板組件主要用來支撑，安裝其它主要組件。
3. 吸料貼裝組件主要用來保護膜剝离，貼合到產品表面。
4. 治具架組件主要用來產品定位，以及角度調整。
5.調整支架組件主要用來調整保護膜與產品貼合時的位置位。
6.收料盘組件主要用來保護膜剝离後定位底纸回收，附助機台送料。
7.給料盘組件主要用來料帶定位，张紧料帶
8.主動輪給件主要用來准確送料。
工作原理及工作順序:
1. 工作原理: 將保護膜從料帶底纸上自動拨离，並將保護膜精確的貼合於產品規则表面。以保證保護膜與產品之間無偏位，杂質，
氣泡等现象。
2. 工作順序:
工作原理: 雙手啟動à滑台前進à取膜汽缸下降à剝離汽缸后退à貼標汽缸下降à貼標汽缸上升à剝離汽缸前進à壓料帶汽缸松開à（快送料）à慢速送料à壓料汽缸壓緊à再次啟動
