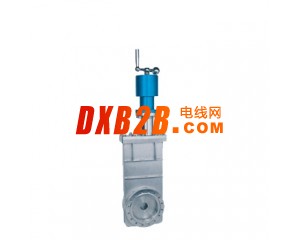

CC系列超高真空插板阀
CC系列超高真空插板阀是以手柄带动阀板做上下运动使阀板开启或关闭；用于接通或切断真空管路中的气流。
适用的工作介质为纯净空气和非腐蚀性气体。
超高真空插板阀主要零件材料：
阀体、阀板：不锈钢。
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。
超高真空插板阀主要技术性能：
|
适用范围(Pa)
|
105～1.3×10-7Pa
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-7Pa.L/S.
|
|
适用温度（℃）
|
-30～+150℃
|
|
阀门开启时阀板两侧的压差(Pa)
|
≤2.7×103Pa.
|
|
阀门烘烤温度（℃）
|
≤150℃(除传动装置外)
|
|
阀板密封件
|
氟橡胶 丁腈橡胶
|
|
轴封
|
波纹管
|
|
法兰标准
|
GB6071 JB5278
|
超高真空插板阀外形及连接尺寸：
|
型号
|
DN
|
A
|
H
|
D
|
Do
|
D1
|
D2
|
D3
|
L
|
L1
|
G
|
E
|
n-d
|
|
CC-50
|
50
|
60
|
92
|
89
|
72.4
|
61.6
|
55.6
|
515
|
153
|
220
|
124
|
8-M8
|
|
|
CC-63
|
63
|
65
|
105
|
114
|
92.1
|
82.6
|
76.6
|
566
|
180
|
220
|
124
|
8-M8
|
|
|
CC-80
|
80
|
65
|
130
|
130
|
110
|
99
|
93
|
603
|
200
|
220
|
124
|
16-M8
|
|
|
CC-100
|
100
|
70
|
152
|
152
|
130.2
|
120.7
|
114.7
|
653
|
267
|
220
|
124
|
16-M8
|
|
|
CC-150
|
150
|
70
|
202
|
202
|
181
|
171.5
|
165.5
|
771
|
350
|
270
|
150
|
20-M8
|
|
|
CC-200
|
200
|
80
|
251
|
253
|
231.8
|
222.3
|
216.6
|
889
|
424
|
270
|
150
|
24-M8
|
|
|
CC-250
|
250
|
85
|
300
|
314
|
288
|
308
|
275
|
271
|
1127
|
550
|
298
|
200
|
24-M10
|
|
CC-300
|
300
|
85
|
352
|
365
|
338
|
353
|
323
|
318
|
1197
|
613
|
298
|
200
|
32-M10
|
|
CC-320
|
320
|
85
|
372
|
385
|
357
|
379
|
344
|
340
|
1197
|
613
|
298
|
200
|
36-M10
|
