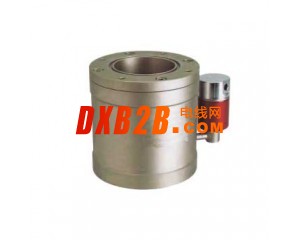

DYC-Q系列低真空电磁压差充气阀
DYC-Q系列低真空电磁压差充气阀真空系统中的控制元件，安装在机械真空泵的进气口处；泵与阀的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
适用的工作介质为纯净空气和非腐蚀性气体。
低真空电磁压差充气阀主要零件材料：
阀体、阀盖、阀板：
密封件：丁腈橡胶
阀体：碳钢，铝合金
低真空电磁压差充气阀主要技术性能：
|
适用范围(Pa)
|
10 5 ～10 2
|
|
阀门漏率(Pa.L/S)
|
≤6.5x10 -2
|
|
介质温度(℃)
|
-25～+40
|
|
开闭时间(S)
|
≤3
|
|
电源电压(V/Hz)
|
220/50
|
|
安装方式
|
垂直
|
低真空电磁压差充气阀外形及连接尺寸：
外形及连接尺寸（图一）：
|
型号
|
通径(DN)
|
ΦW
|
ΦD
|
ΦB
|
H
|
L
|
法兰标准
|
|
DYC-Q16/KF
|
16
|
60
|
30
|
17.2
|
115
|
63
|
GB4982
|
|
DYC-Q25/KF
|
25
|
70
|
40
|
26.2
|
130
|
67
|
|
|
DYC-Q40/KF
|
40
|
100
|
55
|
41.2
|
160
|
81
|
|
|
DYC-Q50/KF
|
50
|
110
|
75
|
52.2
|
195
|
85
|
/
|
外形及连接尺寸（图二）：
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
L
|
n-d
|
法兰标准
|
|
DYC-Q16
|
16
|
60
|
45
|
75
|
63
|
4-M6
|
GB/T6070
|
|
DYC-Q20
|
20
|
65
|
50
|
80
|
67
|
||
|
DYC-Q25
|
25
|
70
|
55
|
90
|
67
|
||
|
DYC-Q32
|
32
|
90
|
70
|
100
|
75
|
4-M8
|
|
|
DYC-Q40
|
40
|
100
|
80
|
110
|
81
|
||
|
DYC-Q50
|
50
|
110
|
90
|
123
|
85
|
||
|
DYC-Q65
|
65
|
125
|
105
|
147
|
92
|
JB919
|
|
|
DYC-Q80
|
80
|
145
|
125
|
147
|
102
|
GB/T6070
|
|
|
DYC-Q100
|
100
|
165
|
145
|
140
|
112
|
8-M8
|
|
|
DYC-Q125
|
125
|
200
|
175
|
185
|
121
|
8-M10
|
|
|
DYC-Q150
|
150
|
220
|
195
|
211
|
138
|
JB919
|
|
|
DYC-Q160
|
160
|
225
|
200
|
211
|
138
|
GB/T6070
|
|
|
DYC-Q200
|
200
|
285
|
260
|
240
|
170
|
12-M10
|
|
|
DYC-Q250
|
250
|
335
|
310
|
285
|
195
|
||
|
DYC-Q320
|
320
|
425
|
395
|
310
|
241
|
12-M12
|
