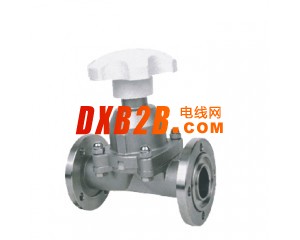

GM系列高真空(压力)隔膜阀
GM系列高真空(压力)隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用于接通或切断真空(压力)系统管路中的介质流；应用于真空、生物工程、食品、制药、饮料、化妆品及化工领域。
高真空(压力)隔膜阀主要零件材料：
阀体、阀板、阀杆：不锈钢。
密封件：丁腈橡胶、氟橡胶。
高真空(压力)隔膜阀主要技术性能：
|
适用范围(Pa)
|
105～1.3x10-4
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-4Pa.L/S.
|
|
适用温度（℃）
|
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶)
|
|
连接型式
|
使用压力范围(Pa)
|
|
活套法兰(GB6070、JB919)
|
0.6×106～1.3×10-4
|
|
焊接法兰(GB6070、JB919)
|
1.6×106～1.3×10-4
|
|
快卸法兰(GB4982)
|
0.1×106～1.3×10-4
|
|
螺纹连接
|
1.6×106～1.3×10-4
|
高真空(压力)隔膜阀外形及连接尺寸：
活套法兰连接(GB6070)(图一)：
|
Model
型号 |
DN
|
Do
|
D
|
n-φc
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
40
|
55
|
4-φ6.6
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
45
|
60
|
4-φ6.6
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
50
|
65
|
4-φ6.6
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
55
|
70
|
4-φ6.6
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
70
|
90
|
4-φ9
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
80
|
100
|
4-φ9
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
90
|
110
|
4-φ9
|
120
|
159/186
|
180
|
快卸法兰连接(GB4982)(图二)：
|
Model
型号 |
DN
|
D1
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
12.2
|
30
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
17.2
|
30
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
26.2
|
40
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
26.2
|
40
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
34.2
|
55
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
41.2
|
55
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
52.2
|
75
|
120
|
159/186
|
180
|
I型焊接管连接(图三)：
|
Model
型号 |
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
II型焊接管连接(图四)：
|
Model
型号 |
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
