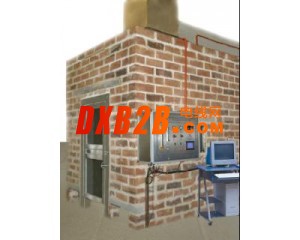

主要组成部分：
1、点火控制系统 2、收集塔及烟装置 3、燃气流量控制系统 4、烟雾浓度测量系统
5、测温控制系统 6、延燃控制系统数
据采集内容 1、流量测量 2、温度测量 3、速度测量 4、烟雾测量等数据采集
主要参数
1、 墙体(混凝土砖墙1698kg/m3)，内表面为黑色瓷砖，建筑经得起高温及火苗熏烧。
2、 门0.9×2m(宽×高)不透钢边框，钢化玻璃
3、 热量传导率为内部是37.8°C时外面温度为23.9°C
4、 烟雾收集塔倾斜度为40度角，塔顶正方体为914mm。过滤网为610边长
5、 观察窗边长为457±25 mm，三方(除了门那一边)下边到地面距离为1295±25 mm，右边到墙边距离1143±25 mm 6、 空气入口：559×343mm(±6mm)、914×305mm(±6mm)、2438(±25 mm)×343mm(±6mm)
7、 排烟管406mm直径长，水平安装在收集塔正方体右侧 8、 风速计测量区域 地面火嘴基座向上1.5m处，基座为305×76×152mm
9、 梯架高2400mm,横档为305×25×25 mm(长×宽×高)正方形，两横档间距离299 mm
10、 火嘴扁平长341 mm宽30 mm上有242个火眼，火眼长257 mm，横向两火眼间距离3.2 mm，纵向两火眼间距2 mm，三火眼间距离5 mm
11、 室内风速≤1m/s速度 12、 燃气流量13.2L/M，燃气压力0.1Mpa
13、 2438mm×2438mm×3353mm(试验要求：14.5m≤砖墙内部面积≤36m3)
