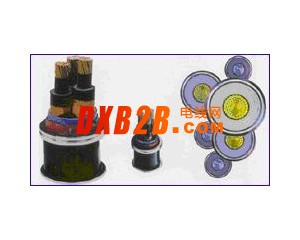

广东电缆厂“AAA”品牌交联聚乙烯绝缘电力电缆
（含阻燃型，无卤低烟阻燃型）
一广东电缆厂有限公司生产的产品型号及名称
YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY 铜芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJLV 铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJLY 铝芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJLV22 铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJLV23 铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32 铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33 铜芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJLV32 铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJLV33 铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
注：阻燃型的产品在普通交联电力电缆前面加 ZA 、 ZB 、 ZC
二 电线电缆用途
本产品适用于额定电压 U o /U （ U m ）为 0.6/1 （ 1.2 ） ~26/35 （ 40.5 ）的配电线路。阻燃电缆用于对阻燃性能有较高要求的场合。
在电缆的电压表示方法 U o /U （ U m ）中
U o ：电缆设计用的导体对地或金属屏蔽之间的额定电压；
U ： 电缆设计用的导体间的额定电压；
U m ：设备可承受的“最高系统电压”的最大值。
电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆，将系统划分为下列三类。
— A 类：任一相导体与地或接地导体接触时，能在 1min 内与系统分离。
— B 类：可在单相接地故障时作短时运行，根据 JB/T8996 规定，接地故障时间不宜超过 1h ，对于本标准包括的电缆允许更长的带故障运行时间，但任何情况下不宜超过 8h ，每年接地故障总持续时间不宜超过 125h 。
— C 类：包括不属于 A 类、 B 类的系统。
注：应该认识到，在系统接地故障不能立即自动解除时，故障期间加电缆绝缘上过高的电场强度，会在一定程度上缩短电缆寿命。如系统预期会经常运行在持久的接地鼓掌状态下，该系统应划为 C 类。
额定电压 U o 推荐值
|
系统最高电压 U mKV |
额定电压 U oKV |
|
|
A 类 B 类 |
C 类 |
|
|
7.2 12.0
17.5
24.0
36.0
40.5
|
3.6 6.0
8.7
12.0
18.0
21
|
6.0 8.7
12.0
18.0
—
26
|
三相系统用电缆的额定电压表
|
U
|
Um
|
Uo
|
|
|
第一类电缆
|
第二类电缆
|
||
|
1
3
6
10
15
20
35
|
1.2
3.6
7.2
12
17.5
24
42
|
0.6
1.8
3.6
6
8.7
12
21
|
0.6
3.6
6
8.7
12
18
26
|
三广东电缆厂有限公司产品制造依据
产品制造依据是 GB/T 12706 — 2002
四 广东电缆厂电线电缆使用特性
1 正常运行时导体最高温度为 90 ℃ 。
2 短路时（最长持续时间不超过 5s ）电缆导体的最高温度不超过 250 ℃ 。
3 电缆敷设时环境温度应不低于 0 ℃
4 电缆敷设时的弯曲半径应不小于以下规定：
单芯无铠装电缆： 20D
单芯有铠装电缆： 15D
三芯无铠装电缆： 15D
三芯有铠装电缆： 12D
（注 D 为电缆外径）
五 广东电线电缆主要技术性能（形式试验）
|
额定电压 |
3.6/6 (7.2)
|
6/6 6/10
|
8.7/10 8.7/15
|
12/20 |
18/20 18/30
|
21/35 |
26/35 |
|
导体直流电阻 |
见下表格 |
||||||
|
局部放电试验（1.73U o下) |
不超过 5 |
||||||
|
弯曲试验后局部放试验（1.73U o下) |
不超过 5 |
||||||
|
热循环试验后的局部放电试（1.73Uo下) 局部放电试验（1.73U o下) |
不超过 5 |
||||||
|
4 小时交流电压试验，不击穿 |
14.4 |
24 |
34.8 |
48 |
72 |
84 |
104 |
|
冲击电压试验 |
60 |
75 |
95 |
125 |
170 |
200 |
|
|
15 分钟工频耐压试验 |
12.5 |
21 |
30.5 |
42 |
63 |
53 |
65 |
续上表
|
额定电压
|
3.6/6
(7.2)
|
6/6
6/10
|
8.7/10
8.7/15
|
12/20
|
18/20
18/30
|
21/35
|
26/35
|
|
交联聚乙烯热延伸试验
负荷下15分钟，20N/cm2 负荷最大延伸率 去负荷冷却后最大延伸率 |
175 15 |
||||||
|
90±5℃，在交流电压不低于 2kV时tgδ不大于 |
8×10 |
10×10 |
|||||
|
绝缘和护套机械物理性能
|
略 |
||||||
