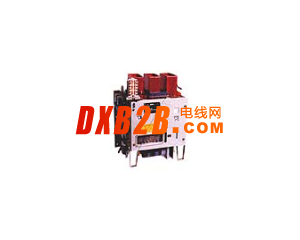

上海人民电气大量优势供应DW15系列万能式断路器

▲DW15-200、400、630低压万能式断路器壳架等级额定电流至630A，额定工作电压至交流50Hz1140V。该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。也能在交流50Hz380V网络中用来保护电动机的过载、欠电压和短路。在正常条件下，该断路器可作为线路的不频繁转换及电动机的不频繁起动之用。

▲DW15-1000～1600万能式断路器适用于交流50Hz380V的配电网络中，作为分配电能和线路及电源设备的过载，欠电压和短路保护，在正常条件下也可作为线路的不频繁转换之用。

>>结构特点

▲DW15-200~630

断路器立体布置分为三大部分：触头系统、操作机构和脱扣器。静触头安装在绝缘底板上部，动触头通过触头支持、调节架与主轴连动。触头系统上部装有灭弧系统。操作机构可装在正前方或右侧面，有“O” 、“I”指示牌、手动断开按钮、铭牌及标牌。操作机构左上方装有分励脱扣器、背部装有欠电压脱扣器与脱扣半轴相连。速饱和电流互感器或电流电压变换器套穿过下母线，欠电压阻容延时装置、热继电器或电子式脱扣器装在断路器底部。

▲DW15-1000~1600

本断路器为立体布置，由底架、侧板、横梁组成紧固框架，每相触头系统安装在底架上，上面装有灭弧室，操作机构装在断路器的右前方通过主轴与触头系统相连，1000A～4000A均有电动操作机构，通过方轴与操作机构连成一体装在断路器下部，作断路器的贮能或直接闭合之用，在左侧板上装有防回跳机构，以防止断路器断开时的回跳，各种过电流脱扣器按不同要求均装在断路器的前下方，欠压脱扣器和分励脱扣器装在断路器左侧板下方，通过脱扣轴与放大机构相连，以减小脱扣力，辅助触头装在断路器正面左上方，供用户作二次回路控制用，在面板上，有供手动操作的棘轮手柄，接上脱卸式手柄可上下按动，使断路器贮能，当断路器正面面板右下方的观察窗口贮能压板翻起显示“贮能”字样时，表示贮能完毕。此时可按动面板右上方的“I”按钮，使断路器合上，再按动面板右上方的“O”按钮，断路器则

分断。如果选用的是不带预贮能的断路器，则面板右上方只有“O”按钮。脱卸式手柄带动棘轮上下按动使断路器贮能，当贮能完毕时断路器自动合上，此时再按动面板右上方的“O”按钮，可使断路器分断。同时在面板左侧具有显示“I”、“O”字样的窗口，表示断路器的工作状态。电动操作附有电动机控制板。

>>标准

▲符合GB14048.2

▲IEC947-2

>>型式

DW15-200~630万能式断路器

▲按用途分：a.配电用；b.保护电动机用。

▲按选择保护性能分：a.选择型b.非选择型

▲按传动装置分：a.手柄直接传动（中央手柄直接操作）；b.电磁铁传动；c.电动机传动。

▲按脱扣器种类分：a.具有过电流脱扣器和分励脱扣器；b.具有过电流脱扣器、欠电压瞬时脱扣器和分励脱扣器；c.具有过电流脱扣器、欠电压延时脱扣器和分励脱扣器。

▲按过电流保护种类分：a.短路瞬时动作（电磁式）；b.过载长延时及短路瞬时动作（热-电磁式）；c.过载长延时、短路延时及特大短路瞬时动作（电子式）。

▲按进出线方式分：a.板后进出线；b.板前进出线；c.板前进线、板后出线。 DW15-1000~1500万能式断路器

▲按选择保护性能分：a.选择型、b.非选择型

▲传动装置为电动机传动（交流50Hz220V及380V，直流110V和220V），DW15-1000～1600同时具备正面手柄直接操作。

▲按脱扣器种类分：a.具有过电流脱扣器；b. 具有过电流脱扣器和欠电压瞬时脱扣器；c.具有过电流脱扣器和分励脱扣器；d.具有过电流脱扣器，欠电压延时脱扣器

和分励脱扣器。

▲按过电流保护种类分：a. 过载及短路均为瞬时动作（电磁式）；b过载长延时及短路瞬时动作（热-电磁式）；c.过载长延时、短路短延时及特大短路瞬时动作（电子式）。

▲按过电流脱扣器数量分:a.无脱扣器式（供用户自配继电器保护）；b.三脱扣器式。

▲接线方式为固定式。

▲按过电流脱扣器型式分；a.电磁式；b.热-电磁式；c.电子式。

▲按贮能操作机构是否有预贮能分：a. 无预贮能（即闭合操作一次完成）；b. 有预贮能（即闭合操作二次完成）。
