产品介绍：

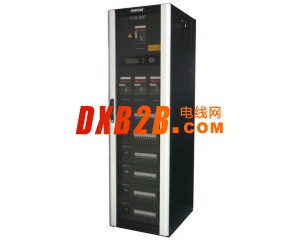

宝士达PDS智能模块式UPS配电集成系统，主要是为UPS电源的输入和输出配电提供安全的、可管理的、可扩展的、可维护的、智能一体化的配电集成系统，它集中了交流输入配电、UPS输入配电和UPS输出配电等各单元于一体，并可监测、显示和记录各回路电压、电流、功率因数、有功功率、视在功率及电量计算等参数，其输出分路开关为模块式结构，可在线扩容或维护，简化了机房配电系统的安装、调试，优化了机房配电系统的线缆管理，为用户提供可靠性、安全性和扩展性极高的一体化配电解决方案，可广泛应用于金融、通信、企业、政府等数据中心机房。
（1）系统监控
系统监控位于机柜的偏上方，通过显示、操作面板，可以方便地了解系统的工作状态，查询参数及各种事件信息。系统安装完后，用户对系统的所有操作都可以通过监控器的操作面板完成。
系统监控对系统数据采集由双核16位处理器完成。显示器采用128x240的VDF技术，显示清晰靓丽。采用6键的菜单形式，操作简便灵活。
系统监控可提供RS232、RS485通讯接口，还有标配SNMP（TCP/IP扩展卡）适配器进行远程网络监控及多路干接点输出。
系统监控分为三个区域：状态指示灯区域、数据信息显示区、按键操作区。状态指示灯区通过LED的不同状态向用户提供简单的系统状态信息； LCD数据信息显示区通过LCD显示屏向用户提供详细的系统状态信息，系统监控显示：系统数据（SYSTEM）、模块数据（MODULE）、历史事件记录（EVENTS）、功能设定（SETUP） 四个操作界面，采用中英等多种语言显示，可随需切换，为用户提供友好的操作界面；按键操作区通过六个按键将用户的指令与系统联系起来，用户操作按键时，LCD显示屏都有相应的信息显示。
（2）分路输出配电模块
分路输出配电模块具有模块状态、模块电压、模块总电流、分路电流、分路有功功率、分路视在功率、分路功率因数、软件版本显示功能。
应用领域：
可广泛应用于金融、通信、企业、政府等数据中心机房。
性能特点：
1、系统
■标准机柜与宝士达模块化UPS电源类似，PDS智能配电集成系统也使用19英寸42U的标准网络机柜， 标准机柜的一些优越性同样给
安装它带来了许多便利，可以调整机柜以对齐模块化UPS 及其它标准IT机柜等， 优化了对高架地板的适应性和可扩展性。
防雷模块：提供C级防雷模块作为标准配置。也可以提供B级防雷模块，以提供防雷能力。它能保护配电系统的输入不受闪电或其它异常在线路上产生的极高、持续时间极短的电压峰值的影响。
UPS输入、输出配电开关：智能配电柜可为UPS电源提供安全、规范、可靠的输入、输出和旁路开关，便于对整体机房供电系统
的操作和管理。
手动维修旁路开关：智能配电柜提供的手动维修旁路开关处于闭合状态时，可使配电柜完全脱离UPS电源而不会中断对负载的供电。
■市电双路输入自动切换装置（ATS）：当控制系统检测到一路市电故障后，会自动地立即切换到另一路市电供电。市电双路输入自
动切换装置提供了输入电源的冗余，增加了电力系统的可靠性。
■输出K值隔离变压器：输出K值隔离变压器的额定功率与智能配电柜的满载额定功率相同，它可对电源与负载之间起到有效的隔离
作用和谐波抑制作用，以保障负载端的零地电压符合安全规范。
2、分路输出配电模块
智能配电柜的分路输出配电模块采用模块化结构，可在线热插拔而不影响负载供电，使用户可以免工具操作，方便、安全的扩容和维护，每个配电模块配置了18个输出分路，每个分路的电流从6A-32A随需设定，并根据现场负载的配置及变化情况调整三相平衡，配电系统可安装最多6个即插式配电模块，满足18~108个分路负载的配电要求。
3、监控功能
■本地管理功能：Windows人性化监控界面，显示母线和各回路电源的电压、电流、频率、视在功率、有功功率、功率因数、电流谐
波和电量计算等各项参数及运行状态，并具有密码保护功能；
■远程管理功能：将配电系统的各项参数及运行状态完全纳入机房远程监控系统，提供RS232/485或LAN多种智能接口通讯方式，通
过远程监控功能，可以使机房配电系统的运行状况一目了然，也便于用户及早发现安全隐患，及早规避风险；
■声光报警功能：提供主路过欠压报警、主路过载报警、主路相电压不平衡报警、市电过欠压报警、市电缺相报警、支路过载报
警、变压器过温报警、零序电流报警；
■负载曲线记录：可记录一天之中负载的变化情况，判断出UPS、电池的配备是否合适，以及UPS电源在部分故障时的冗余能力；
■母线监测参数：可监测三相输入电压、电流、频率，总功率、有功功率、视在功率、功率因数，谐波百分比，负载百分比，零序
电流，电量（可根椐客户需要按月计量等）；
■其它监控：变压器温度监控；
■历史操作和故障记录储存：能按时间记录每次开关的操作，帮助查清故障原因，便于故障分析，分清责任；
■辅助报警接点：为用户提供远程报警使用，它由报警信号控制。只要检测到任何报警，综合报警接点就动作；
■支路监测参数：监测支路额定电流、支路实际电流、支路负载百分比、支路开关状态、支路电量（月度/季度电量）；
■分级下电功能：当UPS电源在市电缺失而转为电池供电时，智能配电系统可依据负载重要程度对各支路负载采取分时、分级（共六
级）的顺序先后关闭对负载的供电，采用分时下电功能，不仅可以延长电池供电时间，节省电池投资，而且可以避免大规模数据
阻断，有效控制运营风险发生。
