亳州市APC UPS电源

产品介绍：
 ECMS系列嵌入式模块化UPS电源，是宝士达公司研制的一款适用于中小功率的UPS产品，其满足分散供电要求，安装于标准的19英寸机柜中，也可以单独使用，其引用先进的高科技技术作为电源保护新概念而推向市场的绿色模块化UPS。ECMS是一款高密度、低成本的小功率模块化UPS，其具备的卓越优势不仅仅是智能型的电源保护系统，除了包含传统UPS的整流、滤波、充电、逆变器的装置外，还采用了平均电流控制整流技术、顺位主从同步控制技术、多级分散式控制技术和三阶正弦波逆变的新型概念技术，在降低运行维护成本的同时可提供更高的效率、更灵活的机动性及更好的可靠性。它具备优异的输入、输出等各项性能指标，是目前业内体积最小、效率最高、功率密度最大的产品，并具有极高的性价比。
1、特点：
■整机容量有18KVA、36KVA两个系列，功率模块为3KVA、6KVA两种。
■整机由监控模块和1~6个UPS功率模块组成。
■完全模块式结构，每个功率模块都具备完整的UPS功能。
■灵活的配电方式：
1)进出线方式可现场随需设定为3/3、3/1、1/3、1/1；
2)整机具有标称输入、输出电压可现场随需设定为380V/220V、400V/230V、415V/240V；
3)频率可现场随需设定为50Hz、60Hz。
■为冗余可升级系统，N+X冗余，可根据用户需求进行在线增容、维护。
■采用无主从并联、多级分散式控制技术，无运行瓶颈、性能可靠。
■所有功率模块共享电池组。
■具有完善的智能化电池管理功能：电池自放电功能、自动进行均浮充转换功能、温度补偿功能、并联充电器自动均流功能。
■任一功率模块均具有输入、输出电流平衡分配功能。
■整机效率大于95%，逆变电流谐波（THDI）小于3%，输入功率因数（PF）大于0.99。
■交流输入采用连续电流模块（CCM）运行，减少对电网干扰（RFI/EMI）。
■模块均流采用全数字式控制，动态响应速度快，均流精度≤5%。
■体积小，重量轻。
■可选配输入、输出K值隔离变压器。
■具有RS232、RS485 /422、TCP/IP扩展卡及多路干节点多种通信方式。
2、系统组成
■标准Mini机柜（标配）
■UPS主机： ECMS18/3或ECMS36/6
■功率模块：ECM-03或ECM-06
■监控模块：ECMS-CSU
■电池模块：ECMS-BAT（选配）
■智能配电模块：ECMS-PDU（选配）
标准Mini机柜
■标准Mini机柜，可同时将嵌入式整机、PDU模块、电池模块植入其中，组成完整的供电方案，为用户提供更加丰富的选择空间
■输出端口采用32A工业连接器，提高用电的安全及可靠性
■外形尺寸(W×H×D)mm：600×1450×1000

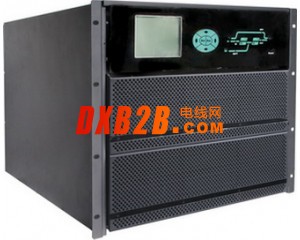

UPS主机: ECMS18/3、ECMS36/6
■系统容量分为18KVA、36KVA。
■系统输入、输出均可设定为三相或单相交流电。
■系统可安装1~6个功率模块、1个监控模块，其中功率模块、监控模块均可在线热插拔，真正实现了“柔性规划，按需扩容”。
■系统具有完善的保护功能：过载保护、输入输出过欠压保护、过温保护等。
■外形尺寸(W×H×D) mm：482×400×650
功率模块：ECM-03、ECM-06
■容量：3KVA，6KVA，两种不同标称的功率模块，其外形尺寸一致，接口完全兼容，可实现混插功能，更加便于设备的维护
■功率模块为在线式双变换结构
■功率模块具有完整的UPS功能，每个模块均包括整流、逆变、充电和控制四部分功能电路
■冷却方式：控速风冷
■外形尺寸(W×H×D) mm：138×131×500
监控模块：ECMS-CSU
■监控模块具有整机各项参数的显示、通信和声光告警功能。
■采用320*240高密度点阵液晶显示，显示清晰、细腻。
■界面采用中英等多种语言，可随需切换。
■具有用户操作权限功能，防止非维护人员随意更改系统参数。
■监控单元可提供RS232、RS485/RS422通讯接口。
■两路干接点输出，每路均可灵活设置动作条件和常开/常闭触点。
■标配TCP/IP扩展卡进行远程网络监控。
■外形尺寸(W×H×D)mm：416×120×273。
电池模块ECMS-BAT（选配）
■电池模块内部采用全铅卷绕式高密度电池，其具有温度范围宽（-40℃～+75℃），高倍率放电强，放电效率高，使用寿命长（可

  达到10年）等特点；当系统满载运行可达5分钟后备时间。
■电池模块采用热插设计，便于维护。
■电池模块具有过放电保护功能。
■单个电池模块重量仅为15Kg。
■外形尺寸(W×H×D)mm：482×220×700。
智能配电模块ECMS-PDU（选配）
■智能配电模块是专为不同的区域用电设备提供电力分配的专用电源分配单元。
■产品设计精良、工艺精湛、结构合理、易于维护，且可提高用电的安全及可靠性。
■系统可配置3个配电模块，每个配电模块具备6个IEC-C13 10A输出插座和2个16A国标插座，便于服务器等标准用电设备的连接，满
足用户需求。
■外形尺寸(W×H×D) mm：482×44×66。
