点击图片查看原图

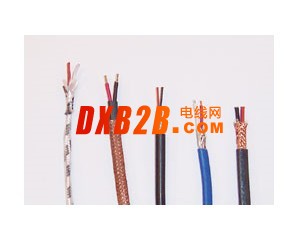

补偿导线（补偿电缆）适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
产品标准：
补偿导线： GB/T4989-94
使用特性：
使用温度：耐热级： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃两种；
普通级： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃两种；
最小弯曲半径：补偿导线：不小于导体外径 8 倍；
补偿电缆：有铠装时不小于电缆外径 12 倍，无铠装时不小于电缆外径 6 倍
主要技术指标：
型号、合金丝材料和绝缘颜色
|
型号 |
热电偶 |
配用热电偶 |
补偿导线合金丝 |
绝缘层着色 |
||
|
正极 |
负极 |
正极 |
负极 |
|||
|
BC |
B |
铂铑 30- 铂铑 6 |
铜 |
铜 |
灰 |
|
|
SC |
S |
铂铑 10- 铂 |
SPC( 铜 ) |
SNC( 铜镍 0.6) |
红 |
绿 |
|
RC |
R |
铂铑 13- 铂 |
RPC( 铜 ) |
RNC( 铜镍 0.6) |
红 |
绿 |
|
KCA |
K |
镍铬 - 镍硅 |
KPCA( 铁 ) |
KNCA( 铜镍 2) |
红 |
兰 |
|
KCB |
KPCB( 铜 ) |
KNCB( 铜镍 4) |
红 |
兰 |
||
|
KX |
KPX( 镍铬 10) |
KNX( 镍硅 3) |
红 |
黑 |
||
|
NC |
N |
镍铬硅 - 镍硅 |
NPC( 铁 ) |
NNC( 铜镍 18) |
红 |
灰 |
|
NX |
NPX( 镍铬 14 硅 ) |
NNX( 镍硅 4) |
红 |
灰 |
||
|
EX |
E |
镍硅 - 镍硅 |
EPX( 镍铬 10) |
ENX( 铜镍 45) |
红 |
棕 |
|
JX |
J |
铁 - 铜镍 |
JPX( 铁 ) |
JNX( 铜镍 45) |
红 |
紫 |
|
TX |
T |
铜 - 铜镍 |
TPX( 铜 ) |
TNX( 铜镍 45) |
红 |
白 |
|
WC3/25 |
WRe3-WRe25 |
钨 - 钨铼 25 |
WPC3/25 |
WNC3/25 |
红 |
黄 |
|
WC5/26 |
WRe5-WRe26 |
钨铼 5- 钨铼 26 |
WPC5/26 |
WNC5/26 |
红 |
橙 |
|
使用分类 |
精度等级及标志 |
护层着色 |
|||
|
普通级 |
精密级 |
普通级 |
精密级 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐热用 |
H |
/ |
S |
黑色 |
黄色 |
允差及往复电阻
|
补偿导线型号 |
20 ℃时往复电阻 Ω/m 不大于 |
||||
|
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
NC 或 BC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.10 |
0.73 |
0.44 |
|
JX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
TX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
N |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
|
WC3/25 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
|
WC5/26 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
绝缘电阻（20℃）：PVC绝缘不小于25MΩ.Km；FEP或PEA绝缘不小于100MΩ.Km。
阻燃特性：通过A类（按GB12666.5-90试验）
规格 :
|
结构\截面mm2
|
0.2
|
0.5
|
1.0
|
1.5
|
2.5
|
线芯对数
|
|
单股线芯mm
|
1/0.52
|
1/0.80
|
1/1.13
|
1/1.37
|
1/1.76
|
导线1对
电缆2-37对 |
