产品名称：接地线→高压接地线→双簧式接地线
产品分类：接地线→短路接地线→携带型短路接地线→双舌式高压接地线

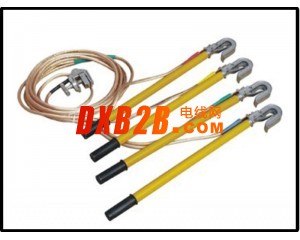

产品名称：JDX-S型 双簧式携带型短路接地线
规格型号： 10KV 双簧式接地线 35KV 双簧式接地线 66KV 双簧式接地线 10KV 双簧式接地线 220KV 双簧式接地线 500KV 双簧式接地线
接地线构成: 连接线夹,接地线操作杆,导体连接型
接地线操作杆材质： 绝缘玻璃钢
接地线特点：接地线为临时性接地装置,与固定型接地线相比,使用更方便﹑接地点更灵活﹑安全可靠性更高.在电气设备和电力线路停电检修﹑检查时,能防止突然来电﹑感应电贺剩余电荷的袭击,确保设备上作业人员的生命安全.
接地线按使用环境不同可分为：
1室外接地线:尺寸长度一般为:3×1.5m＋13.5m (其中3指接地线分相数,即:有3根分叉, 1.5m指分相的长度, 13.5m指汇流夹到接地线夹之间接地铜线的长度).
2室内接地线:尺寸长度一般为:3×1m＋5m(其中3指接地线分相数,即:有3根分叉, 1m指分相的长度, 5m指汇流夹到接地线夹之间接地铜线的长度).
3个人保安线: 户外线路 三相合相式0.9m×3+2m (其中3指接地线分相数,即:有3根分叉, 0.9m指分相的长度, 2m指汇流夹到接地线夹之间接地铜线的长度).
备注: 接地棒绝缘杆的长度可根据用户的要求定做
携带型短路接地线
一、概述
JDX系列携带型短路接地线是按《带电作业用携带型接地和接地短路装置》中华人民共和国电力行业标准(DL-T879-2004)，结合广大电力工作者对接地线的改进要求，由本公司科研人员及电力系统工程技术人员共同开发的一种新型产品。JDX系列携带型短路接地线于2000年6月通过电力部安全工器具质量监督检测测试中心的型式试验，所有试验项目全部合格。
二、结构特点
1. 由导线端线夹、短路线、汇流夹、接地线、接线鼻、接地端线夹或临时接地极以及接地操作棒等组成。
2. 导线端和接地端的线夹采用优质铝合金压铸，与其配套的紧固件金属均经镀镍处理。
3. 接地操作棒采用绝缘性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
4. 短路线与接地线采用多股优质软铜线绞合而成,并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，确保作业人员在操作中的安全。
5.接线鼻和汇流夹与接地铜线及外护套采用压接新工艺,软连接可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。
三、分类及型号说明
按接地操作棒功能及结构分类：
JDX系列短路接地线按照操作棒接电线夹与短路接地引导线不同分别进行分类：
1、 线路型短路接地线：适用于架空线路停电检修用。
主要类型及型号:
（1）双舌式接地棒（双簧接地棒）：具体规格分为：JDX-S-10KV双簧接地棒，JDX-S-35KV双簧接地棒，JDX-S-110KV双簧接地棒，JDX-S-220KV双簧接地棒，JDX-S-330KV双簧接地棒，JDX-S-500KV双簧接地棒。
(2) 单舌式接地棒 (单簧接地棒) ：具体规格分为：JDX-D-10KV单簧接地棒，JDX-D-35KV单簧接地棒，JDX-D-110KV单簧接地棒，JDX-D-220KV单簧接地棒，JDX-D-330KV单簧接地棒，JDX-D-500KV单簧接地棒。
（3）螺旋压紧式(线路型)：具体规格分为：JDX-L-10KV螺旋压紧式接地棒，JDX-L-35KV螺旋压紧式接地棒，JDX-L-110KV螺旋压紧式，JDX-L-220KV螺旋压紧式接地棒，JDX-L-330KV螺旋压紧式接地棒，JDX-L-500KV螺旋压紧式接地棒
2、 变电型短路接地线：适用于铜铝排母线和室内外开关柜内停电检修用。
(1) 平口螺旋压紧式接地棒
(2) 手握式接地棒
3、 按短路接地引导线分：
(1) 组合式接地线。三相短路接地线经汇流夹后共同使用一条接地引导线接地。
(2) 分相式接地线。每相短路接地线由独立的引导线接地。
备注：短路接地线接地引导线标称截面有：16 mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 可根据电压等级及额定短路电流大小进行选择
三、分类及型号说明
例如：JDX型Z(3)/25—1.5/13.5 表示组合式接地引导线，分相为3相，接地线截面积为25mm2;，每相短路线长度为1.5米，接地引线长为13.5米。 导线尺寸为: 25mm2接地线 3×1.5＋13.5米 共18米
接地线使用注意事项：
电业操作人员应按照电业《安全工作规程》规定的程序进行操作，先连结接地线夹，后接短路线夹；拆除接地线时，必须按程序先拆短路线夹，后拆接地端线夹。严格按照电业《安全工作规程》规定的程序进行接地线操作,以确保人身安全。
维护与保管
每次使用前均应认真检查接地线是否完好，软塑铜线应无裸露、断头，螺母无松脱。否则不得使用。该产品应保持整洁、干净，不得随地乱摔，注意清洁卫生工作，预防泥沙、脏物进入产品孔隙之中，从而影响接地线正常使用，经受短路电流后的接地线应根据经受短路电流大小和外观检验判断，一般应予报废。
订货须知
1、短路接地线有分相式,组合式串联式三大类，有平口式和钩式两种导线端线夹，请用户选用时注明。
2、软塑铜线的截面积和长度是根据用户的具体要求进行配套的。
3、订货时必须说明导线规格范围和使用电压等级。
4、绝缘操作棒根据用户的要求进行选择配套。
5、我公司可配备专用接地极，用户可根据需要进行选择。
接地棒组成：
接地棒由绝缘操作棒和接地线夹组成。绝缘操作棒由绝缘性能极佳的环氧树脂等原材料加工而成,满足高压绝缘要求，保证电业维修人员安全；接地线线夹种类繁多，主要与高压母线临时接地用。根据高压母线是母排和线缆的不同，分别选择用平口接地线夹还是线路接地线夹。
结构特点：
1、线卡等主要零件采用铝合金压力铸造，线卡经久耐用。
2、操作简便，特别是弹簧压紧式，只需往导线上一挂、一拉即可。
3、配套合理，功能可靠。根据电压等级，合理选用“接地线”，线卡结构简单，与导线接触面大。
4、线卡实用范围大，适应不同导线截面的需要。
相关产品:
户外：线路型短路接地线JDX-S型： JDX-S-10KV户外短路接地线,
JDX-S-35KV户外短路接地线, JDX-S-66KV户外短路接地线, JDX-S-110KV户外线路短路接地线,
JDX-S-220KV户外短路接地线, JDX-S-330KV户外线路短路接地线, JDX-S-500KV户外线路短路接地线。
猴头式短路接地线JDX-H型：猴头式接地线(JDX-2型线路式接地线,短路接地线)，JDX-H型猴头式短路接地线10KV，JDX-H型猴头式接地线35KV，JDX-H型猴头式短路接地线66KV，JDX-H型猴头式短路接地线110KV，JDX-H型猴头式短路接地线220KV，JDX-H型猴头式短路接地线330KV，JDX-H型猴头式短路接地线500KV。
螺旋压紧式短路接地线：JDX-L-10KV螺旋压紧式接地棒，JDX-L-35KV螺旋压紧式接地棒，JDX-L-110KV螺旋压紧式，JDX-L-220KV螺旋压紧式接地棒，JDX-L-330KV螺旋压紧式接地棒，JDX-L-500KV螺旋压紧式接地棒。
双簧接地棒：接地棒JDX-S-10KV接地棒JDX-S-35KV接地棒，JDX-S-110KV接地棒，JDX-S-220KV接地棒，JDX-S-330KV双簧接地棒，JDX-S-500KV双簧接地棒。
单簧接地棒：JDX-D-10KV接地棒，JDX-D-35KV接地棒，JDX-D-110KV接地棒，JDX-D-220KV接地棒，JDX-D-330KV单簧接地棒，JDX-D-500KV单簧接地棒。
接地棒→10KV接地棒→10KV线路型接地棒， 35KV接地棒， 110KV短路接地棒220KV接地棒， 330KV接地棒， 500KV接地棒。
户内：接地线手握式JDX-W型：手握式短路接地线（手握式接地线JDX-3型），手握式短路接地线JDX-W型-10KV，手握式短路接地线JDX-W型-35KV，手握式短路接地线JDX-W型-110KV，手握式短路接地线JDX-W型-220KV，手握式短路接地线JDX-W型-330KV，手握式接地线JDXW型-500KV。
短路接地线可调式JDX-WT型:可调手握式短路接地线短路接地线10KV，JDX--WT型可调式短路接地线35KV，JDX--WT型可调式接地线110KV，JDX--WT型可调式短路接地线220
KV，JDX--WT型可调式接地线500KV。
接地线螺旋式JDX-L型:短路接地线螺旋式(JDX-1型接地线,平口接地线)，短路接地线JDX-L型10KV，接地线JDX-L型35KV，接地线JDX-L型66KV，短路接地线JDX-L型110KV，携带型短路接地线JDX-L型220KV，携带型短路接地线JDX-L型330KV，携带型短路接地线JDX-L型500KV。
调角度式短路接地线：调角度式短路接地线JDX-LTJ型：调角度式螺旋接地线JDX-LTJ型10KV，调角度式短路接地线JDX-LTJ型35KV，调角度式螺旋短路接地线JDX-LTJ型110KV，JDX-LTJ型调角度式短路接地线220KV，调角度式螺旋型短路接地线JDX-LTJ型330KV，JDX-LTJ型调角度式螺旋接地线500KV。
半自动短路接地线（枪式接地线），半自动接地棒(枪式接地棒)
挂钩式短路接地线（双舌接地夹）。 |
