适用范围：适用于判定评价垂直安装的成束电线电缆或光缆在规定条件下的抑制火焰垂直蔓延的能力。
符合标准：符合GB18380.31—2008《电缆在火焰条件下的燃烧试验 第3部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置》。等效采用IEC60332—3—10：2000，同时满足GB/T19666—2005《阻燃和耐火电线电缆通则》标准的表4规定要求：GB/T18380.32—2008/IEC60332—3—21：2000《电缆和光缆在火焰条件下的燃烧试验第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类》、GB/T818380.33—2008/IEC60332—3—22：2000《电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类》、GB/T818380.35—2008/IEC60332—3—24：2000《电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类》、GB/T818380.36—2008/IEC60332—3—25：2000《电缆和光缆在火焰条件下的燃烧试验第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验D类》

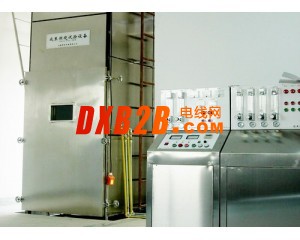

设备组成：电脑控制系统、试验箱、电器控制系统、空气源、引燃源流量控制系统（丙烷燃气和空气压缩气体）、钢梯、灭火装置、排放物净化装置等组成
电脑配置：15英寸LED显示屏；酷i3-2310M以上cpu，500G硬盘，2G内存、带DVD刻录光驱，计算机电脑桌一台：700mmX1400mmX760mm
试验装置
引燃源类型：包括一个带型丙烷燃气喷灯及其配套流量计和文丘里混合器。其供火表面钻有 242 个直径为 1.32mm 孔径的扁平长度341mm金属板，这些孔的中心距离为 3.2mm，分三排交错排列，每排分别为 81、80 和 81 个，分布在标称尺寸为 257×4.5mm 的范围内。另外，在喷火板两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧。每个喷灯应配备准确装置以 控制丙烷和空气流入速率。可以采用转子流量计或质量流量计
引燃源位置 ：喷灯应水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm喷灯供火点位于钢梯两根档之间的中心，并距式样下端(550±5)mm
高出地面。试验箱的周边密封，空气从箱底距前墙（150±10）mm 处打开一个（800±20）mmX(400±10)mm 的进气口流入箱内,箱顶部的后面开一个（300±30）mm×（1000±100）mm 的出气口。
箱体内工作尺寸：宽（1000±100）mmX深(2000±100)mm×高（4000±100）mm
实际箱体尺寸：高为 5 米，深为 5.5 米，宽为 4 米
机器运行功率: 1KW
空 气 源：进气口装有风扇和数显空气速度风速计，能直观地读出并能控制通过箱体空气的气体流量为（5000±500）L/min，并确定吸入风口的温度控制在（20±10）℃。试验过程中能稳 定空气流速。配备静音无油空气压缩机，带干燥器、消音箱、带储气罐，可从（0~2）Mpa自由调压，功率不低于1.5kw，排气量不低于20m3/min，储气罐为不锈钢结构，容积不低于2m3钢梯类型：宽（500±5）mm标准型钢梯, 宽（800±10）mm宽型钢梯,
排放净化物装置：试验箱上部装有数显风速计确保风的流速小于8M/S，不会影响试验箱内空气流量。烟雾的收集和洗涤烟尘装置：直径为 800mm 高度为 3500mm。烟雾收集塔分为三部分：喷淋装置、 烟尘过滤装置、排烟装置。喷淋装置：为特种过滤材料提供喷水,保持特种过滤材料有效地过滤烟尘。烟尘过滤装置：采用饮 用水之过滤材料过滤，能有效的过滤烟尘使排出的烟为白色烟雾，完全符合环保要求。便于清洗和更换,并配送二套。排烟装 置：装有大功率的排风扇,执行强制性排风，并且安装有电动闸门能控制风的流速。
试验箱的后墙和两侧应采用传热系数约为 0.7W/(m2.K)的热绝缘，1.5mm厚的USU304不锈钢板，中间包覆65mm厚的保温矿物纤维。钢梯与试验箱后墙之间的距离为（150±10）mm，钢梯最下面得横档距地面（400±5）mm。电缆试样的最低处距地面约100mm
安装条件： 无阳光直射，室温控制在 25±5℃，选择排烟方便的位置。
燃气（丙烷）压力表：美国进口原装DWYER压力表：0-200kPa/分度值5kPa。
燃气流量计：范围：56-1180ml/lin，分度值：9.3 ml/min。
背压力计：美国进口DWYER原装品牌，0-36inch/H2O,分度值：0.1inch/H2O,介质：绿油（密度：1000 kg/m3）
精密数显计时器：计时准确，分辨率达0.01s，有预制功能。
抽风风机：确保试验结束后2mim内将废气完全排出，以利下次试验不受影响，提高工作效率。
