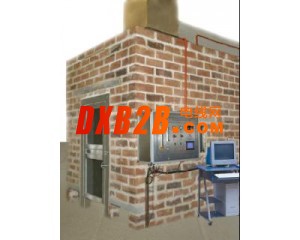

成束燃烧试验机

    依据UL1685：2001《垂直电缆和光纤电缆火焰蔓延及烟雾释放测试》

GB18380.31：2008《电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆 火焰谁在蔓延试验试验装置》

GB 19666:2005《阻燃和电线电缆通则》

适用范围：适用于成束电缆在规定条件下抑制火焰蔓延有能力，其与电缆的用途：即电力、通信等无关。

主要组成部分：

1、点火控制系统       2、收集塔及烟装置

3、燃气流量控制系统   4、烟雾浓度测量系统

5、测温控制系统       6、延燃控制系统

数据采集内容

1、流量测量           2、温度测量

3、速度测量           4、烟雾测量等数据采集

主要技术指标

1、 墙体（混凝土砖墙1698kg/m3），内表面为黑色瓷砖，建筑经得起高温及火苗熏烧。

2、 门0.9×2m（宽×高）不透钢边框，钢化玻璃

3、 热量传导率为内部是37.8°C时外面温度为23.9°C

4、 烟雾收集塔倾斜度为40度角，塔顶正方体为914mm。过滤网为610边长

5、 观察窗边长为457±25 mm，三方（除了门那一边）下边到地面距离为1295±25 mm，右边到墙边距离1143±25 mm

6、 空气入口：559×343mm(±6mm)、914×305mm(±6mm)、2438（±25 mm）×343mm(±6mm)

7、 排烟管406mm直径长，水平安装在收集塔正方体右侧

8、 风速计测量区域 地面火嘴基座向上1.5m处，基座为305×76×152mm

9、 梯架高2400mm,横档为305×25×25 mm（长×宽×高）正方形，两横档间距离299 mm

10、 火嘴扁平长341 mm宽30 mm上有242个火眼，火眼长257 mm，横向两火眼间距离3.2 mm，纵向两火眼间距2 mm，三火眼间距离5 mm

11、 室内风速≤1m/s速度

12、 燃气流量13.2L/M，燃气压力0.1Mpa

13、 2438mm×2438mm×3353mm（试验要求：14.5m≤砖墙内部面积≤36m）
