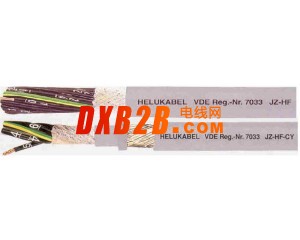

JZ-HF 拖链专用，标准型高柔性控制电缆

技术参数

特种PVC控制电缆，由于特殊结构，具有特别高的柔软性
符合DIN VDE0281第13部分的规定

用于拖链的高柔性控制电缆

温度范围
挠曲  -5度至+80度
静态  -40度至+80度
短时+105度

额定电压 300v,500v
试验电压 4000V
火花试验 最小8000V

绝缘电阻
最小20兆欧*千米

最小弯曲半径
挠曲  7.5*电缆直径
静态  4*电缆直径

耐辐射性
最高到80兆拉德


生产中的材料五镉，无硅树脂，且不含对油漆的耐潮湿性能有害的物质

电缆结构

裸铜，多根超细铜丝绞合导体，符合DIN VDE 0295的第6类和IEC 60228的第4栏规定和
IEC60228的第六类导体规定

特种PVC Z7225绝缘线芯
黑色线芯，根据DIN VDE 0293规定用白色数字按顺序编号

黄绿接地线芯位于最外层

绝缘线芯最优节距绞合成缆

成缆线芯用无纺布饶包

外护套采用特种PVC TM2，符合DIN VDE 0281第一部分规定和HD21.1规定
灰色（RAL 7001）

不粘连

特别耐油
耐化学性能

PVC自熄灭和阻燃性，试验方法B按VDE 0472第804部分和IEC的60332-1的规定

应用

JZ-HF电缆是用于机器人技术和机器制造以及其他需要高柔性的场合的理想的电缆。

这种电缆与拖链并用时，效果更佳。

这种电缆还适用于有自由移动的中等机械应力的情况。
