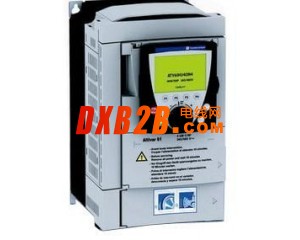

法国SCHNEIDER施耐德变频器：ATV71系列高性能变频器
施耐德高性能变频器，超乎寻常的性能、先进的功能与此同时由沿袭一贯强调简约的风格。由于对所有通信网络、应用场合、用户都开放，ATV 71 可以为您的所有特定要求提供巧妙的解决方案。
产品介绍
应用于起重、纺织机床、物料输送、过程控制、印刷包装
产品性能特点描述
功率范围：0.37~500KW
电压范围：单相或三相 200V－15％～240V＋10％
额定工作环境温度：－10℃～50℃
过力矩能力：170％60s或220％2s
调速范围：开环：1：100 闭环：1：1000
调速精度：开环：±10%
电机额定滑差 闭环：±0.01%
施耐德变频器312系列 性能描述
? 200…240 V单相，0.18 kW至2.2 kW（ATV 312...M2）
? 200…240 V三相，0.18 kW至15 kW（ATV 312...M3 ）
? 380…500 V三相，0.37 kW至15 kW（ATV 312...N4 ）
? 525…600 V三相，0.75 kW至15 kW（ATV 312...S6 ）
? 内置Modubs 和CANopen协议，提供CANopen 菊花链、Profibus DP、DeviceNet
? 全新的用户界面，支持中文操作面板
? 提供简易型和多功能下载器，方便参数配置
? 全部涂层，适应各种恶劣环境，变频器顶部提供IP41防护等级；
? 可拆卸端子模块化设计，节省成本，安装方便；
? 同级别最高耐压，标准电压波动-15%~10%，允许电压跌落50%;
? M2和N4内置EMC滤波器
? 最宽工作温度， -10℃ ~ +50 ℃不降容，最高可达+60 ℃
? 超强输出特性，内置制动单元，过力矩至170%～200%
? 并排安装，节省空间；
性能描述
? 特点：
> 低频满转矩输出，保证低速状态下出力到位
> 同级别最高过转矩能力（200%2S，150%60S），主流应用极限状态下出力源源不断
> 最广电压宽度（340V～575V）和工作温度（-10 ~ +50），适合各种工况使用
> 全系列产品电路板加强涂层工艺，可在恶劣工况使用、运行，帮助客户提升系统可靠性
> 菜单设置浅显，调试便捷，方便客户使用
> 选型简单，有效提高客户工作效率
? 功能：
> 完善的电机和变频器保护
> 线性、S或者U曲线加速、减速斜坡
> 8个预制速度
> 比例积分（PI）调节器
> 2线/3线控制
> 使用速度检测自动获取旋转负载和自动重起动
? 技术参数：
> 三相380V-500V：0.37-7.5kW
> 过转矩能力：150%（60s），200%（2s）
> 温度适应能力：-10～+50 不降容
ATV 31精巧型变频器
1、应用
ATV 31 是用于三相鼠笼式异步电机的变频器。ATV 31 可靠性高，结构紧凑，便于使用，并且符合 EN 50178, IEC/EN 61800-2, IEC/EN 61800-3 标准，拥有 UL/CSA认证和 e标志。
它集成了适用于大多数常见应用的功能，包括：
物料搬运 (小型输送机、升降机等)
填料和包装机
专用机械 (混合机、搅拌机、纺织机械等)
泵、压缩机、风机等。
ATV 31 变频器以 Modbus 和 CANopen 工业总线进行通讯。这些协议作为标准集成在变频器中。
ATV 31 变频器配备有用于正常环境和通风机箱的散热器。多个单元可并排安装在3上以节省空间。
变频器可用于额定值从 0.18 kW 到 15 kW 的电机，有4种类型的电源：
200 V 到 240 V 单相， 0.18 kW 到 2.2 kW
200 V 到 240 V 三相， 0.18 kW 到 15 kW
380 V 到 500 V 三相， 0.37 kW 到 15 kW
525 V 到 600 V 三相， 0.75 kW 到 15 kW
ATV 31 变频器可提供 2 种不同的人机界面：
1 ATV 31Hpppp 使用显示屏和菜单导航键。
2 ATV 31HppppA使用显示屏、菜单导航键和本机控制 (运行/停机和由电位计设置的速度给定)。
电磁兼容性 EMC
ATV 31HppM2和ATV 31HppN4变频器中内置 A 级 EMC 滤波器 (传导和辐射式) 简化了设备的安装，并提供了满足 e 标准要求的经济方式。
ATV 31HppM3X和ATV 31HppS6X变频器供货时不带 EMC 滤波器。如果必须要求符合 EMC 标准，滤波器可以作为选件提供给用户装配。
2、功能
ATV 31 变频器有 6 个逻辑输入端、3 个模拟输入端、1 个逻辑/模拟输出端和 2 个继
电器输出端。
变频器中集成的主功能如下：
电机和变频器保护
线性、S, U 和用户自定义的加速/减速斜坡
+ / -速度
16 个预制速度
比例积分 (PI) 调节器
2 线 / 3 线控制
制动顺序
使用速度检测自动获取旋转负载和自动重起动
故障配置和停机类型配置
将配置保存在变频器中
若干项功能可被指定到一个逻辑输入端上
可内置摆频。
3、选件和附件
以下选件和附件可以与 ATV 31 变频器配合使用：
制动电阻
线路电抗器
EMC 无线电干扰输入滤波器和输出滤波器
用于安装在 5 型轨道上的板
UL 1 类一致性套件
