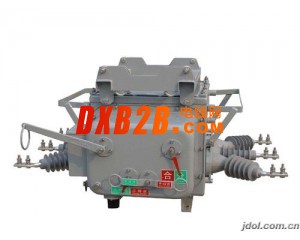

一、概述 1、断路器装有真空灭弧室、开断性能稳定可靠具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。本断路器是三相工箱式。 2、断路器采用全封闭结构，箱内可充以SF6或N2，密封性能好，有防潮，防凝露性能；适用于高温潮湿的地区使用。 3、断路器内装有三相CT，输出三相电流供智能控制器进行信息分析。 4、断路器的合、分闸可手动或电动操作亦可摇控。 5、操作机构是部装式的，互换性能强，且不影响原有机械特性和主体箱的密封性能，各部件可以先行完成组装、调试、检验等工序。 6、操作机构新颖、简单、动作可靠，体积小，寿命可达10000次。 7、断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。 二、 正常使用条件 l、环境温度：-45℃-+40℃： 2、海拔高度：不超过1000m； 3、风速不大于35m/s： 4、相对温度：日平均不大于95％，月平均不大于90％： 5、地震裂度不超过8度： 6、无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。 三、 主要技术参数 序号 项目 单位 技术要求 l 额定电压 kv 12 2 额定频率 Hz 50 3 额定电流 A 630 4 额定短路开断电流 kA 20 5 额定关合电流峰值 kA 50 6 额定动稳定电流蜂值 kA 50 7 4s热稳定电流 kA 20 8 额定操作顺序 分—0.3S一合分一180s-合分 9 额定储能电机电压 V AC220 lO 最高/最低储能电机电压 V AC242/187 11 额定合闸操作电压 V AC220 l2 最高/最低合闸操作电压 V AC264/143 13 额定分闸操作电压 V AC220 l4 最高/最低分闸操作电压 V AC264/143 15 合闸不同期 ms ≤2 l6 分闸不同期 ms ≤2 17 SF'6气体额定压力(表压) MPa 0.01 l8 额定短路电流开断次数 次 30 19 机械寿命 次 10000 20 电寿命 次 10000
